Unikátní nástroj produktové linie 3Dvia platformy V6 od společnosti Dassault Systèmes není čtenářům tohoto časopisu jistě neznámý. Bezesporu si však zaslouží poukázat na jeho praktické využití v různých etapách vývoje životního cyklu výrobků.
Ještě daleko dříve, než je výrobek minimálně v podobě reálného prototypu vyroben, může obchodník nebo pracovník marketingu využívat při komunikaci s budoucím uživatelem výrobku jeho podobu a vlastnosti virtuálně. Například ve formě elektronické pošty s přiloženým dokumentem (PDF nebo DOC/DOCx), který obsahuje „živý“ 3D objekt, s nímž může příjemce pošty interaktivně manipulovat, prohlížet si jej, odměřovat, atp., nebo si přehrát autorem již předpřipravenou animaci, rovněž „živou“ a interaktivní, zobrazující funkce a přednosti nabízeného výrobku. Cílem je přeci vždy získat zájem potenciálního zákazníka a tento zájem pak přeměnit v poptávku po výrobku.

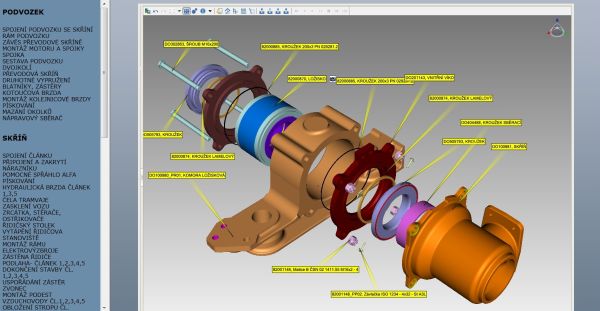

Jinou formou může být interaktivní animovaná obchodní on-line prezentace výrobku na webové stránce organizace, a to včetně jeho konfigurací. Prostorový objekt daleko lépe a přesvědčivěji demonstruje vlastnosti výrobku než statický bitmapový obrázek. Webová aplikace s takovými objekty ve formátu 3Dvia Composer mívá často podobu interaktivního katalog náhradních dílů k výrobku. Uživatel, respektive spotřebitel výrobku, je schopen velice rychle a komfortně vyhledat ve 3D reprezentaci struktury produktu chybějící nebo vadnou součástku a ve stejném 3D prostředí si ji u výrobce rovnou objednat. Tak, jak je zvyklý z e-shopu.
Příležitostí k využití programu 3Dvia Composer je opravdu hodně.
Široké uplatnění nachází například při tvorbě výrobních příruček.
Nabídkové řízení
Obchodním cílem nabídkového řízení je přeměna nabídky v objednávku a získání zakázky. V rámci tohoto obchodního procesu je nezbytné, podobně jako v předchozí etapě, rychle a přesvědčivě komunikovat nejen s budoucím zákazníkem, ale také interně mezi útvary, které se na tvorbě nabídky podílejí, tedy s projekcí, konstrukcí, TPV, cenovým oddělením atd.
V centru této komunikace je opět výrobek. Byť existuje ve 3D reprezentaci jeho návrhu, není nezbytně nutné používat při této externí i interní komunikaci CAD nástroje. Opět postačí levnější a pro tyto účely vhodnější autorský nástroj 3Dvia Composer.
Nákup
V oblasti nákupu se opět setkáváme s kombinací externí a interní komunikace. Jednak s komunikací s dodavateli nad 3D objektem požadované dodávky a následně pak s komunikací interní ve formě např. katalogů nakupovaných dílů nebo kusovníků s 3D reprezentací.
Dodavatelé nemusejí nutně používat stejný CAD systém jako výrobce. 3Dvia Composer zvládá práci s různými formáty CAD dat, takže nákupčí je schopen 3D CAD data dodavatele snadno a rychle naimportovat a poté je zpřístupnit ostatním útvarům v organizaci ve formě aplikací z MS Office, PDF dokumentu nebo firemního intranetu.
Možnost integrovat plně interaktivní prostorový model výrobku
do kancelářských dokumentů ve Wordu, jistě ocení nejen obchodníci.
Předvýrobní etapy
Ve vývoji a v konstrukci má i nadále své nezastupitelné místo 3D CAD systém, ale např. pro rychlé projektové a produktové revize návrhů výrobku v rámci různých porad, kterých jsou účastníci i jiné, netechnické útvary, jsou výstupy z aplikace 3Dvia Composer názornější a přesvědčivější. V projekci a konstrukci jej lze využít i pro rychlou a animovanou simulaci mechanizmů, v technické přípravě výroby pro plánování výrobních a montážních procesů.
Výroba a montáž

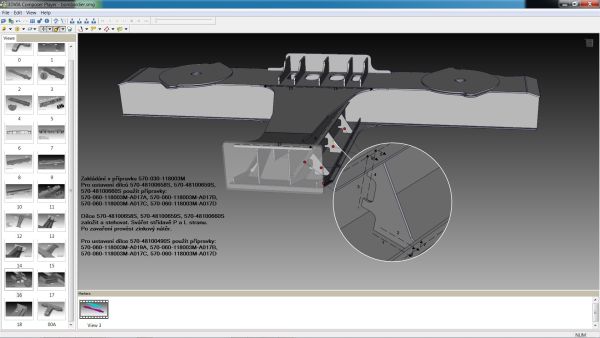

Během vlastní realizace výrobku, tedy při výrobě a montáži, již 3Dvia Composer nachází uplatnění v mnoha ohledech. Za všechny jen několik příkladů – systém umožňuje vytvořit názornou a dynamickou maketu výrobního stroje nebo celé výrobní linky, v jejím prostředí optimalizovat vlastní i navazující výrobní procesy a tuto maketu pak použít i jako výcvikový trenažér pro obsluhu stroje nebo linky. Dále lze produkovat technické ilustrace, interaktivní a animované montážní instrukce ve 3D, technologické návodky, sofistikované systémy pro řízení inventářů atd. 3Dvia Composer lze mimochodem integrovat i s ERP systémy.
Jednou z firem, které v Česku 3Dvia Composer naplno využívají,
je Škoda Doosan Power. Do ostrého provozu byl uveden během pár dnů.
Implementace výrobku
V případě rozsáhlého výrobku, který vyžaduje implementaci a zprovoznění u zákazníka, jako jsou třeba výrobní stroje, je nutné vytvořit srozumitelnou dokumentaci pro útvar výrobce, který implementaci zajišťuje (interní komunikace) a rovněž neméně srozumitelnou a názornou dokumentaci pro vyškolení obsluhy zákazníka (externí komunikace). Ideální úlohou pro 3Dvia Composer v této fázi je tvorba prvotřídní a aktuální průvodní dokumentace k výrobku.
Nezapomínejme, že kvalitní zajištění provozuschopnosti zařízení má výrazný dopad a vliv na vztahy se zákazníkem, na jeho loajalitu a na jeho rozhodování při zadávání další zakázky.
Servis a údržba výrobku
Podobně jako v případě podpory montáže výrobku, nachází 3Dvia Composer efektivní uplatnění i v této etapě životního cyklu výrobku. Například v případě tvorby demontážního návodu lze vyjít z již hotové 3D animované montážní instrukce a velice snadno a rychle ji přetvořit do dokumentu se správnou posloupností úkonů v čase (reverzně, podobně jako bychom si pustili film nazpět).
V této etapě se rovněž očekává kvalitní a okamžitě dostupná podpora koncového uživatele výrobku. 3Dvia Composer poslouží při tvorbě elektronických, ale i tištěných zákaznických návodů a manuálů, výukových a školících materiálů a ilustrovaných on-line katalogů náhradních dílů.
3Dvia Composer v české praxi
Přínosy popisovaného řešení již měla možnost využít a ocenit řada zákazníků společnosti Technodat, CAE-systémy, která u nás jako jedna z firem 3Dvia Composer prodává a podporuje. Tato aplikace tak dnes tvoří neodmyslitelnou složku ve výrobě kompozitových rámů jízdních kol ve společnosti Duratec. Podnik jej využívá přímo ve výrobě (animace výrobních postupů), i v komunikaci se zákazníky, kde těží z maximální názornosti dostupných informací.
Striktní požadavky na okamžité uplatnění programu nastavila plzeňská firma Doosan Škoda Power, která jej do ostrého provozu uvedla pouhé dva dny po prvním nainstalování. Za takto dobu zvládli zodpovědní pracovníci vypracovat úkol, který dříve bez použití nástrojů 3Dvia Composer zabral minimálně celý týden. Jako další velká výhoda se ukázalo to, že se zákazník najednou obešel bez návodu překládaného do jeho mateřského jazyka – vše totiž zcela vysvětlily názorné ilustrace.
Závěrem dodejme, že ve spojení s PLM systémem je možné začlenit 3Dvia Composer do PLM procesů, což umožňuje převzít existující datové struktury a podpořit změnové řízení nebo odvození nového výrobku od předchozího. Vše s výraznými úsporami pro organizaci.
Článek byl publikován v časopisu CAXMIX 4/2011.
Autor pracuje ve společnosti Technodat, CAE-systémy.
