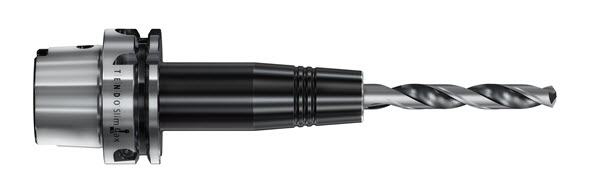

Nový hydraulický upínač Tendo Slim 4ax ve štíhlém provedení představila společnost Schunk. Výhody upínače spočívají ve vysoké přesnosti obrábění v axiálním směru a tlumení vibrací. Oproti tepelným upínačům vykazuje kratší vedlejší čas na výměnu nástroje až o pět minut.

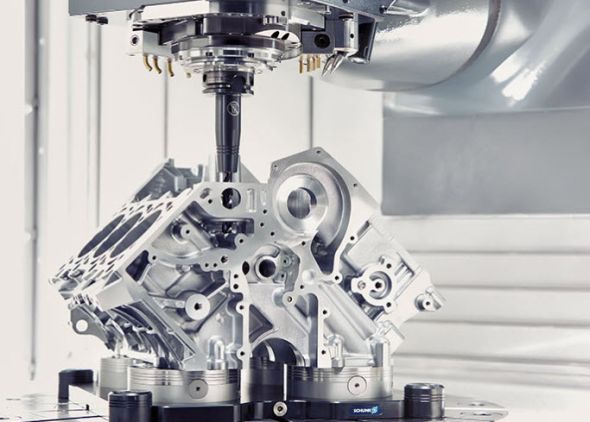

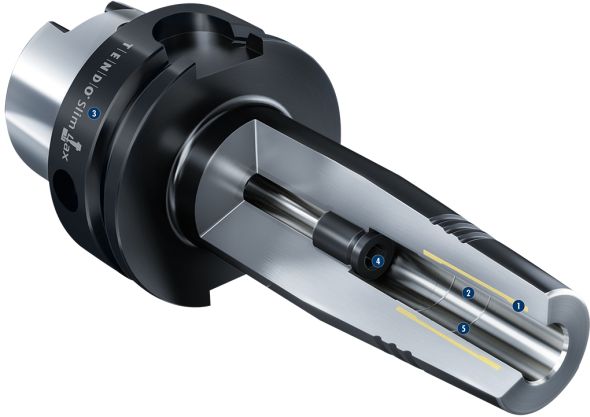

Hydraulický upínač Tendo Slim 4ax kombinuje vlastnosti tepelných upínačů splňující normu DIN 69882-8 a hydraulické upínací techniky. Při jeho konstrukci byl brán zřetel na obrábění v axiálním směru, proto je vhodný pro vrtání, zahlubování, vystružování a závitování v těžko přístupných místech. Uplatnění nalezne při výrobě prototypů, forem a zápustek na pětiosých CNC obráběcích centrech.
První testy provedené firmou Schunk prokázaly, že je upínač splňuje hydraulickými vlastnostmi požadavky kladené na minimalizaci vibrací. To se pozitivně projevuje zejména při operacích vrtání, kde jsou vibrace nepřípustné. Podobně jako hydraulické upínače Tendo vykazuje nový typ nízkou obvodovou házivost (házivost je menší než 0,003 mm při upínací délce 2,5 × D se stupněm vyvážení G 2,5 při 25 tisících otáčkách za minutu), tlumení vibrací a rychlou výměnou nástroje prostřednictvím šestihranného klíče. Oproti tepelnému upínači je doba výměny nástroje kratší o 5 minut. Upínač Tendo Slim 4ax je bezúdržbový a odolává běžnému znečištění v dílenském provozu v nástrojárnách.
Podívejte se na video, které názorně porovnává vedlejší čas výměny nástroje v hydraulickém upínači Tendo Slim 4ax a tepelném upínači (2,5 minuty; s německými a anglickými titulky):
Zdroj: Schunk
