V Autodesk Inventoru je můžete vytvořit pružinu více různými způsoby. V tomto článku si ukážeme, jak využít funkce Tlačná pružina.

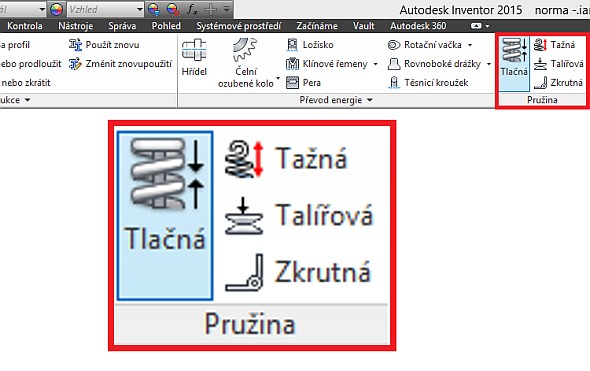

Vytvořte soubor sestavy IAM a vyberte funkci Tlačná pružina – najdete ji v záložce Návrh → Pružina.
Tip: Kromě tlačné pružiny je možné vytvořit i pružinu tažnou, talířovou a zkrutnou.

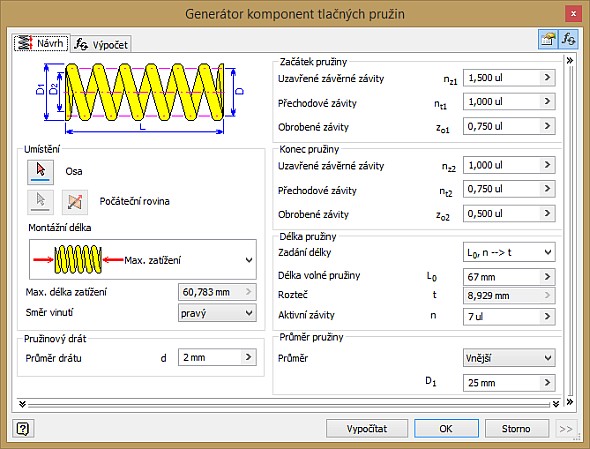

Po spuštění funkce Tlačná pružina se zobrazí okno obsahující záložky Návrh a Výpočet. V záložce Návrh je možné definovat průměr drátu, začátek a konec pružiny, její délku, průměr atd.
Tip: V případě, že některá z hodnot v polích zčervená, je třeba provést geometrickou změnu, případně změnu parametru.

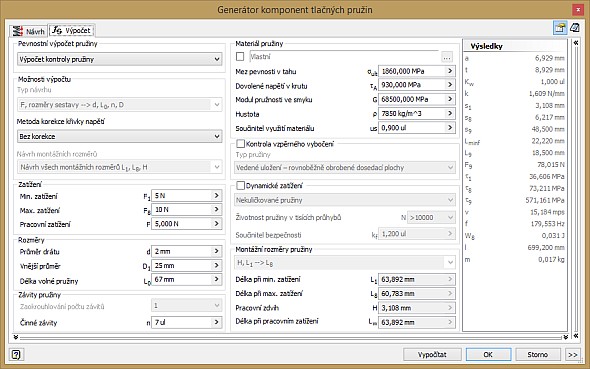

Záložka Výpočet umožňuje navrhnout pružinu se zajištěním fyzikálně-mechanických vlastností. V záložce je možné definovat zatížení, rozměry, stoupání, materiál pružiny atd.

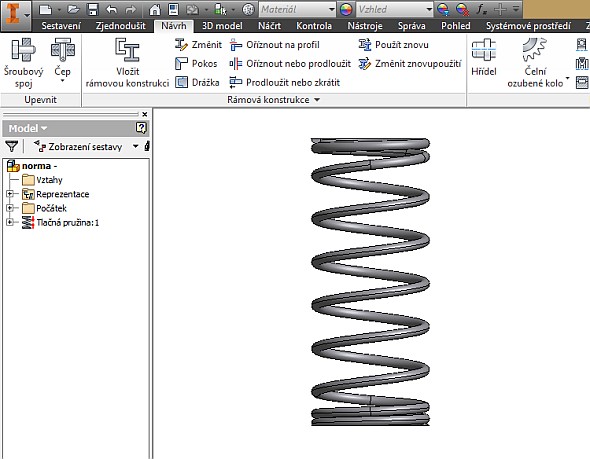

Po definici pokračujte tlačítkem OK.
