Skicování v Inventoru usnadňují zajímavé funkce a nástroje. Podívejte se na pět tipů, které vám pomůžou zefektivnit produktivitu práce.

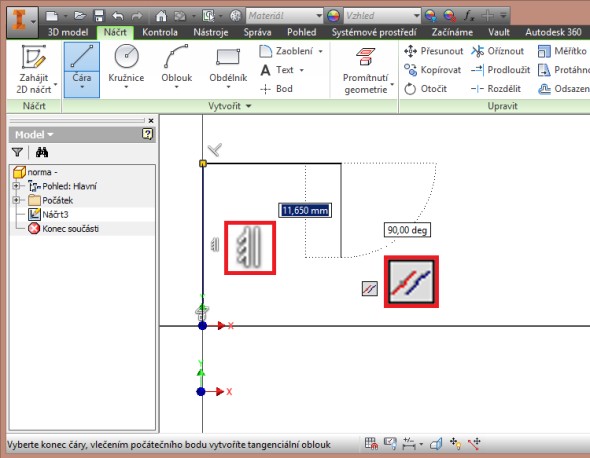

1. Vazby

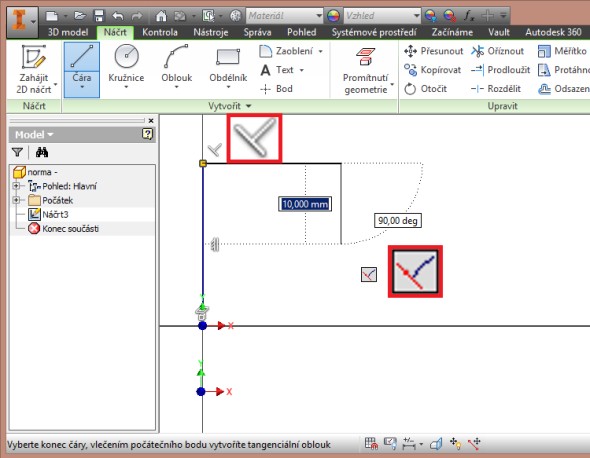

Při tvorbě náčrtu je vhodné využívat vazeb, které se automaticky nabízejí při přesunutí konstrukčního kříže přes již načrtnutý prvek.

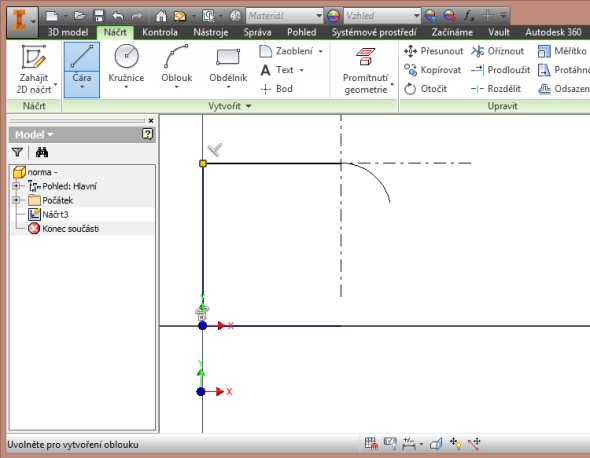

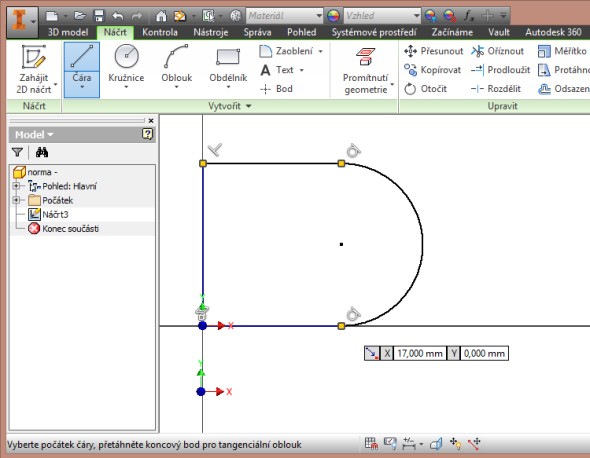

2. Kreslení oblouků funkcí Čára
Oblouk je možné nakreslit funkcí Oblouk, případně je možné využít i funkce Čára. Při kliknutí a podržení levého tlačítka na koncovém bodu čáry, na kterou má oblouk navazovat, se zobrazí osový kříž. Tažením myši pak vytvoříte oblouk požadovaného tvaru.

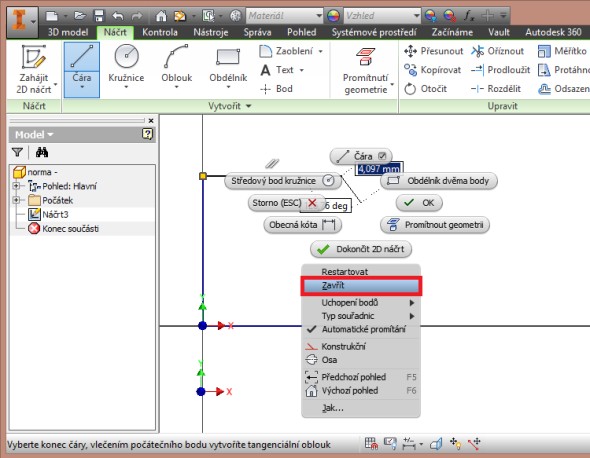

3. Automatické uzavření náčrtu

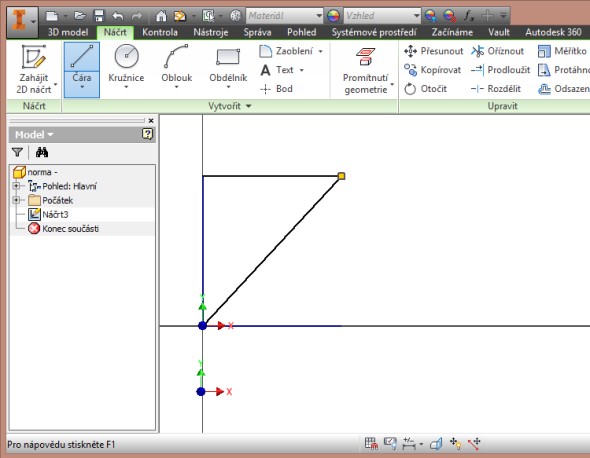

Pohodlnější a bezpečnější uzavření náčrtu je možné provést příkazem Zavřít, který spustíte z místní nabídky po kliknutí pravým tlačítkem do grafické plochy.

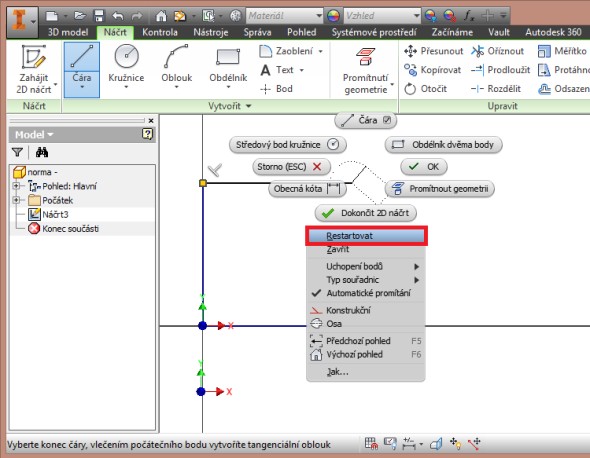

4. Pokračování v tvorbě náčrtu
V náčrtu je možné pokračovat bez ukončování příslušné funkce kreslení. Kliknutím na pravé tlačítko se zobrazí seznam, ve kterém je funkce Restartovat. Po vybrání této funkce je možné pokračovat v náčrtu v libovolném bodě.

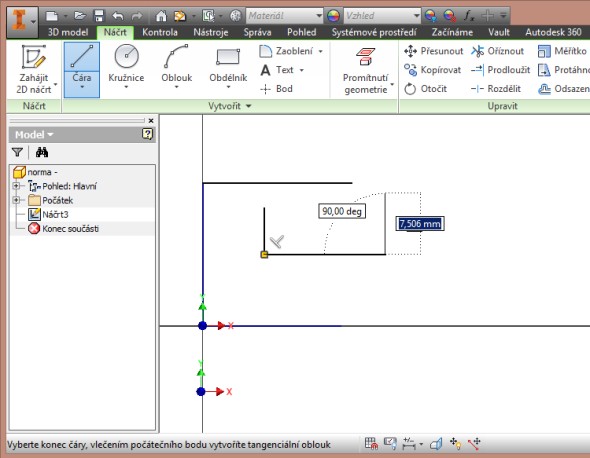

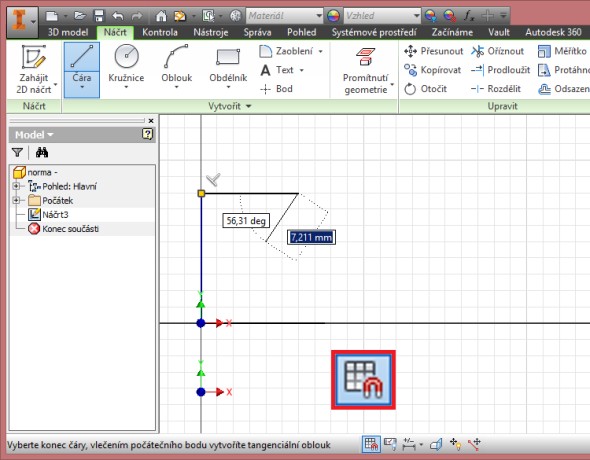

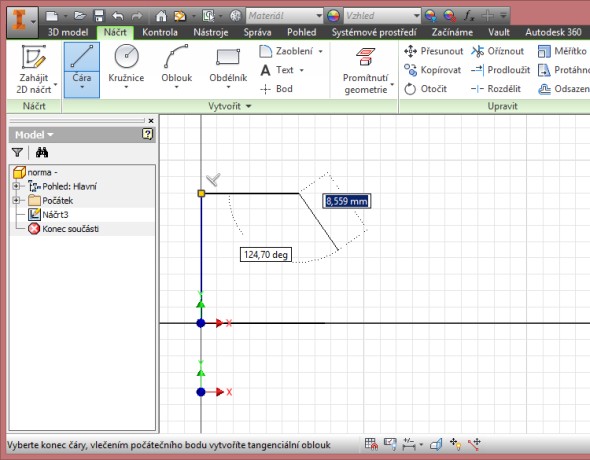

5. Přichytit k rastru
Přichycení k rastru usnadňuje konstruovat prvky, které jsou nejčastěji pravoúhlé. Vypnutí přichycení k rastru provedete kliknutím na příslušnou ikonu.
