Mastercam: 2,5osé frézování #5

6. 5. 2016

Pokud jste naprogramovali frézování čelní plochy podle našeho návodu, budou následovat operace hrubování kontury v první a druhé vrstvě. Podívejte se, jak na to.

Kapitoly:

1. Mastercam: 2,5osé frézování #1 – postup modelování dílu pro výrobu obráběním

2. Mastercam: 2,5osé frézování #2 – rozbor technologického postupu výroby

3. Mastercam: 2,5osé frézování #3 – vložení modelu, transformace počátku, nastavení polotovaru

4. Mastercam: 2,5osé frézování #4 – čelní frézování

Hrubovaní kontury první vrstvy

Provedeme programování drah nástroje pro obrobení první vrstvy kontury modelu hrubováním. Velikost nástroje zvolíme tak, aby odebral i přesahující části polotovaru. Přídavek na dokončení 0,2 mm ponecháme pouze na stěnách

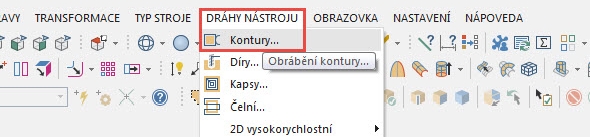

Ze záložky Dráhy nástroje vyberte strategii Kontury — Ze záložky Dráhy nástroje vyberte strategii Kontury

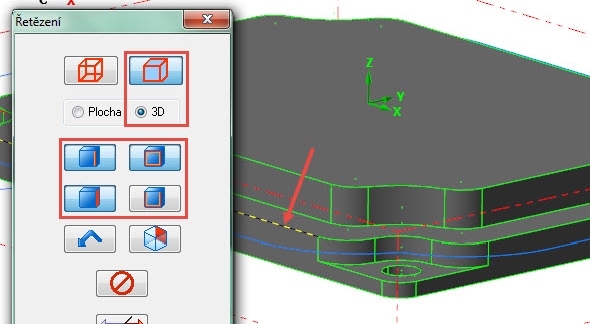

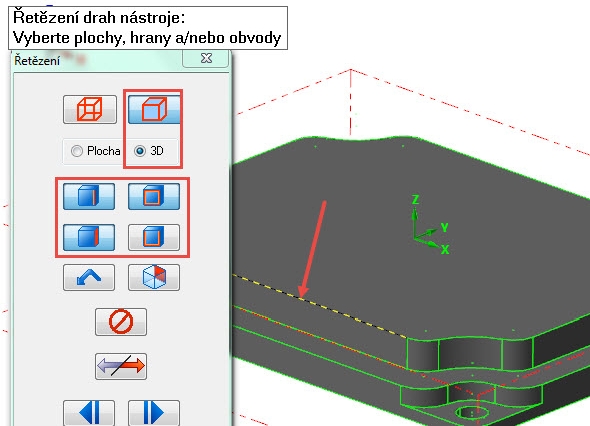

Nastavte výběr řetězení podle obrázku a označte horní hranu zvýrazněnou šipkou

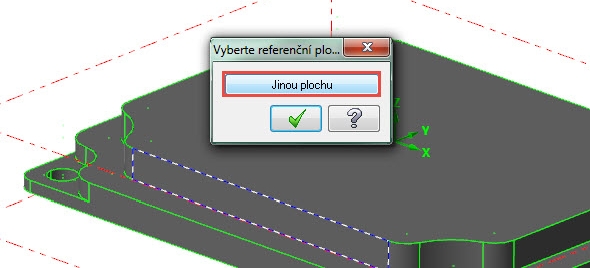

V okně Vyberte referenční plochu klikněte na tlačítko Jinou plochu — V okně Vyberte referenční plochu klikněte na tlačítko Jinou plochu

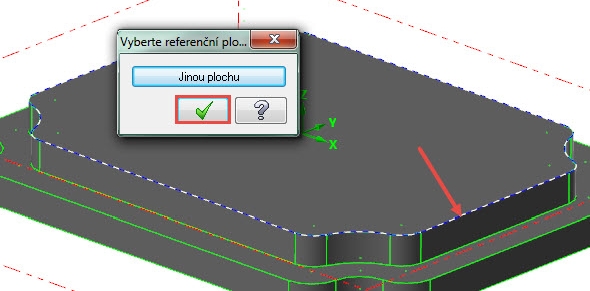

Na modelu se zvýrazní přechodová hrana. Výběr potvrďte tlačítkem OK

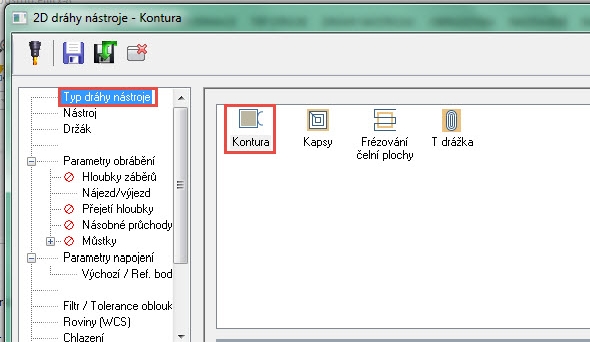

V okně 2D dráhy nástroje – Kontura je aktivní strategie Kontura — V okně 2D dráhy nástroje – Kontura je aktivní strategie Kontura

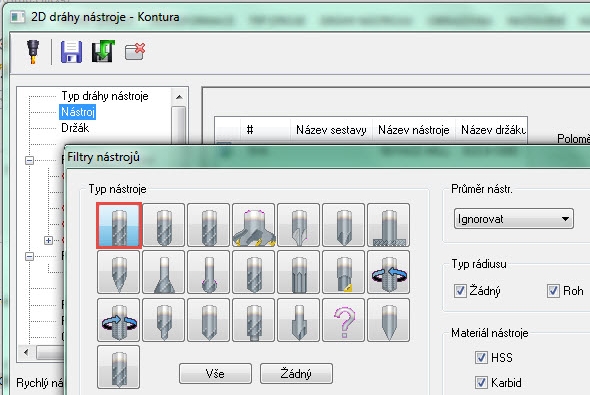

V záložce Nástroj aktivujte filtr pro válcové frézy — V záložce Nástroj aktivujte filtr pro válcové frézy

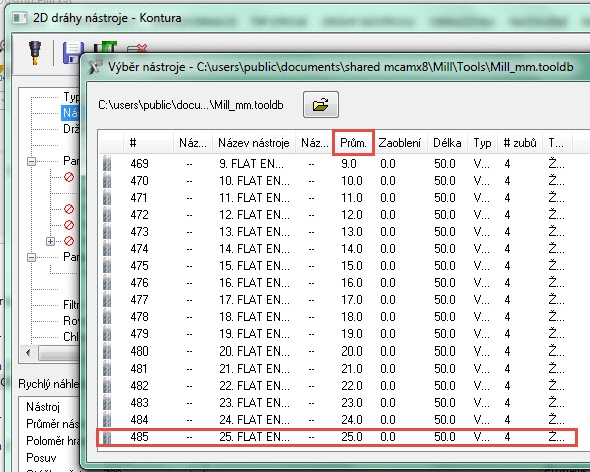

Z knihovny nástrojů vyberte frézu o průměru 25 mm

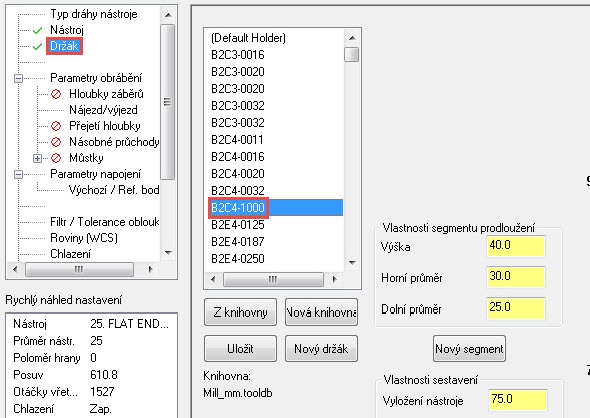

Definujte držák nástroje

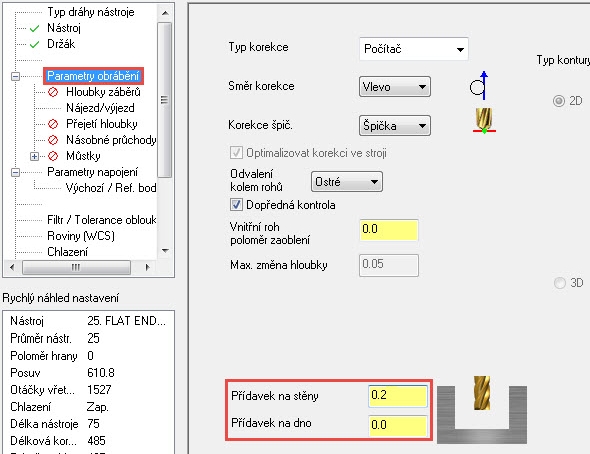

Upravte přídavky na dokončení v záložce Parametry obrábění. Přídavek na stěny zvolte 0,2 mm. Přídavek na dno ponechejte nulový — Upravte přídavky na dokončení v záložce Parametry obrábění. Přídavek na stěny zvolte 0,2 mm. Přídavek na dno ponechejte nulový

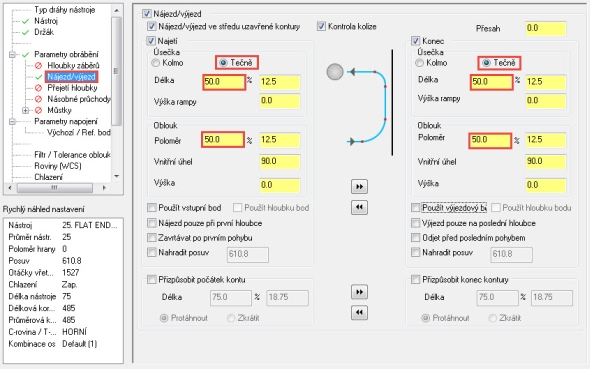

V záložce Nájezd/výjezd ponechejte tečné napojení. Změňte v polích Najetí a Konec délku dráhy na 50 %, která vychází poměrně k průměru nástroje — V záložce Nájezd/výjezd ponechejte tečné napojení. Změňte v polích Najetí a Konec délku dráhy na 50 %, která vychází poměrově o polovinu menší, než je průměr nástroje

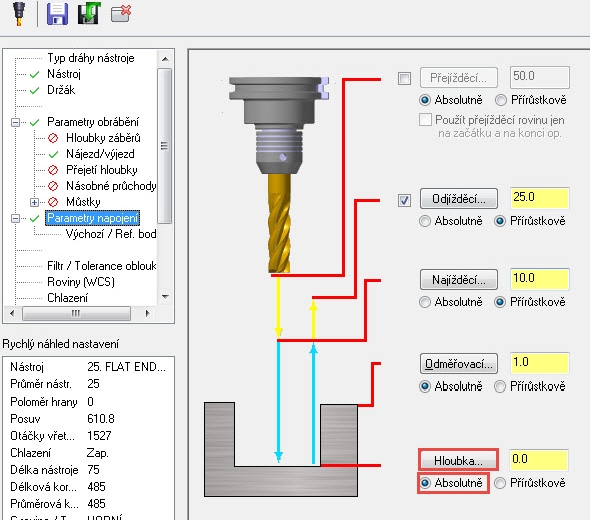

Nastavte hloubku obrábění kontury první vrstvy v záložce Parametry napojení. Aktivujte pole Absolutně a klikněte na tlačítko Hloubka — Nastavte hloubku obrábění kontury první vrstvy v záložce Parametry napojení. Aktivujte pole Absolutně a klikněte na tlačítko Hloubka

Označte bod koncový bod hrany ležící na spodní ploše první vrstvy

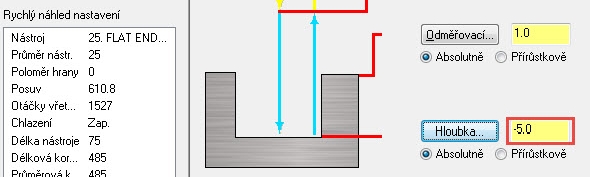

Změní se hloubka obrábění

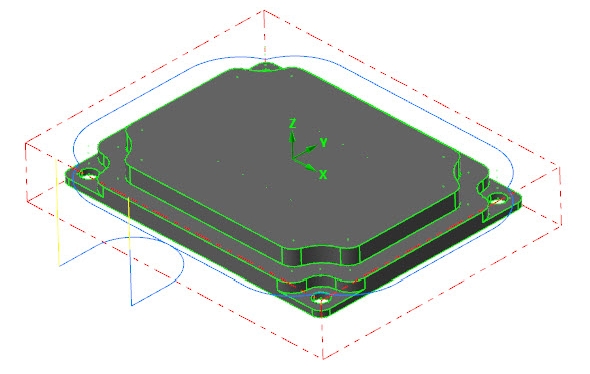

Vygenerovaná trajektorie nástroje

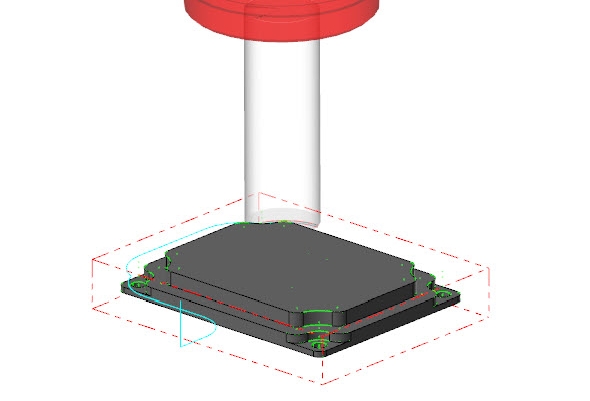

Dráhu nástroje ověříte v režimu simulace

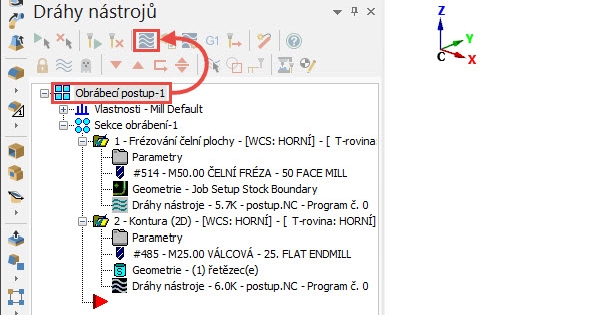

Kliknete-li na vrcholovou položku stromové historie v okně Dráhy nástrojů a po té vyberete příkaz Zobrazení simulace drah nástroje vybraných operací, ověříte všechny dráhy nástrojů — Kliknete-li na vrcholovou položku stromové historie v okně Dráhy nástrojů a poté vyberete příkaz Zobrazení simulace drah nástroje vybraných operací, ověříte všechny dráhy nástrojů

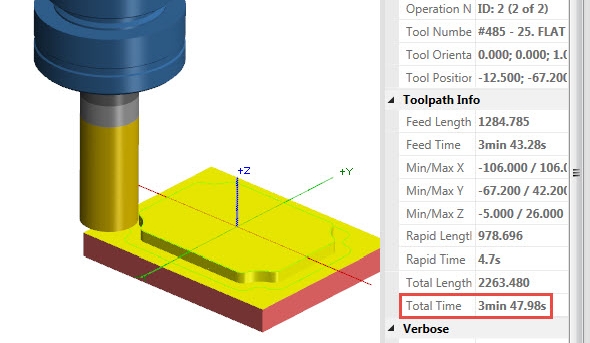

Spustíte-li verifikaci všech drah nástrojů, můžete zjistit celkový čas obrábění

Hrubovaní kontury druhé vrstvy

Postup programování je podobný, jako u hrubování kontury první vrstvy. Lišit se bude pouze výběrem jiných hran řetězení.

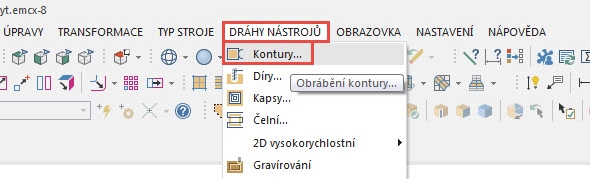

Vyberte příkaz Kontura ze záložky Dráhy nástrojů — Vyberte příkaz Kontura ze záložky Dráhy nástrojů

Proveďte výběr kontury druhé vrstvy označením přechodové hrany

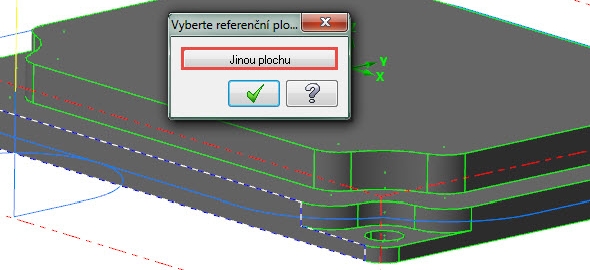

Upřesněte výběr plochy prostřednictvím tlačítka Jinou plochu — Upřesněte výběr plochy prostřednictvím tlačítka Jinou plochu

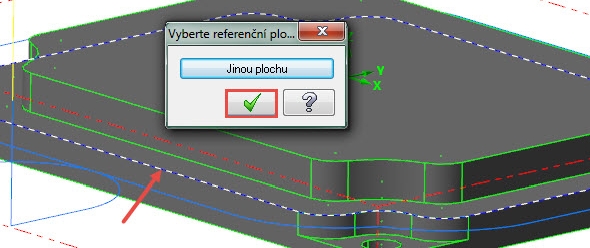

73-Mastercam-tutorial-obrabeni-2D-navod-postup-frezovani — Změňte výběr hrany

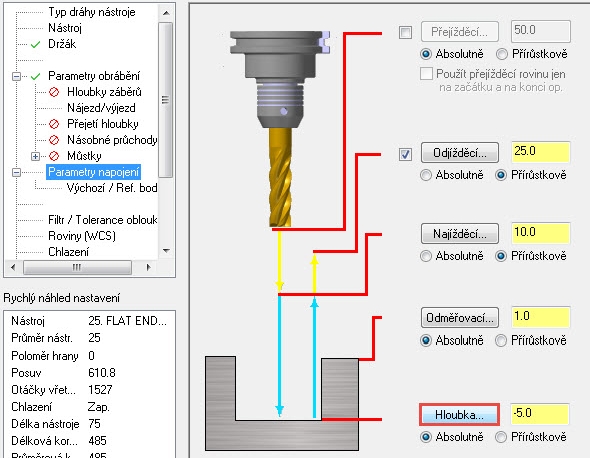

V okně 2D dráhy nástroje – Kontura ponechejte všechna nastavení, výběr nástroje a držáku beze změn a přejděte do záložky Parametry napojení. Tlačítkem Hloubka definujeme novou hloubku v absolutních hodnotách — V okně 2D dráhy nástroje – Kontura ponechejte všechna nastavení, výběr nástroje a držáku beze změn a přejděte do záložky Parametry napojení. Tlačítkem Hloubka definujeme novou hloubku v absolutních hodnotách

Označte koncový bod hrany

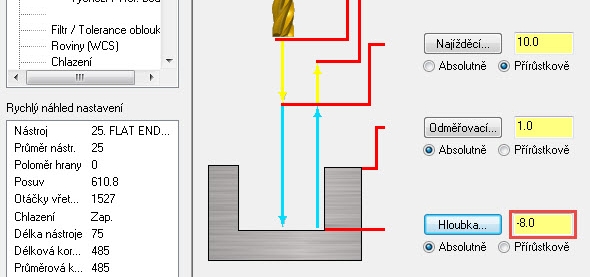

Změněná hloubka obrábění

Vygenerovaná trajektorie nástroje hrubovaní kontury druhé vrstvy — Vygenerovaná trajektorie nástroje hrubování kontury druhé vrstvy

Ověříte-li všechny dráhy nástrojů, můžete sledovat teoretický čas obrábění
