Začínáme se Solid Edge: Seznámení s prostředím #1

Řešení Solid Edge se synchronní technologií vyvíjí společnost Siemens PLM Software. Setkat se s ním můžete při navrhování modelů v práci i ve školách. Tento příspěvek je prvním dílem odborného seriálu pro všechny, kteří si chtějí práci se Solid Edge osvojit. Na úvod se pojďme podívat na uživatelské prostředí.

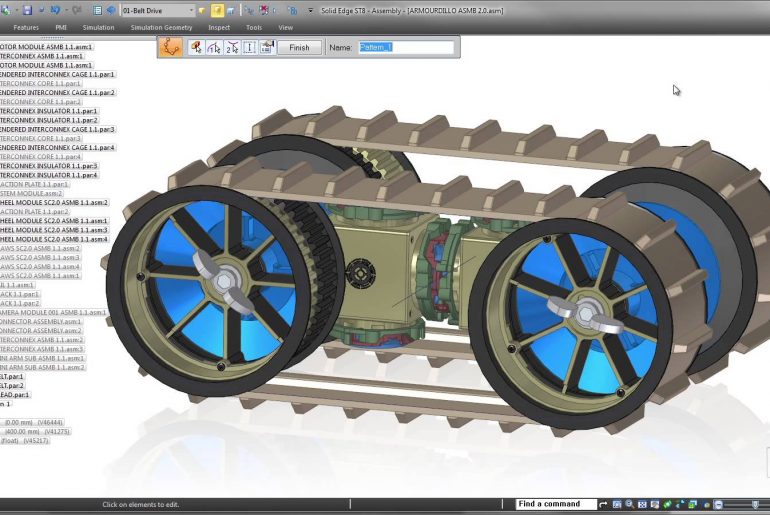

Solid Edge je po instalaci ihned připraven ke spuštění. Podobně jako u jiných aplikací jej v prostředí Windows spustíte dvojklikem na ikonu na pracovní ploše nebo přes nabídku Start > Solid Edge ST8.

Spouštěcí okno Solid Edge

Po spuštění se zobrazí Spouštěcí okno, které umožňuje provádět rychlé úkony:

• otevřít existující dokument,
• vytvořit součást ze šablony,
• otevřít naposledy používané dokumenty,
• spustit průvodce výukou pro samouky (česky),
• podívat se na video popisující základy uživatelského rozhraní (anglicky),
• zobrazit nápovědu (on-line).

Chcete-li být součástí uživatelské komunity, hledáte výpomoc nebo rádi sdílíte své projekty, můžete použít rychlé odkazy pro přístup na fóra.

Tvorba dokumentů a použití šablon

Nové dokumenty lze vytvořit dvěma způsoby:

• ve Spouštěcím okně Solid Edge pod možností Vytvořit lze kliknutím na odkaz otevřít nový dokument s použitím výchozí šablony pro toto prostředí,

• v nabídce Aplikace je možné kliknout na příkaz Nový a vybrat požadovanou šablonu specifickou podle prostředí.

K dispozici jsou šablony v palcových a metrických jednotkách pro prostředí:

• díl,
• výkres dílu/sestavy,
• sestava,
• plechová součást.

Šablony vycházejí ze systému práce v CAD řešeních: skica > díl > výkres dílu > sestava > výkres sestavy. Řešení Solid Edge nabízí šablony s podporou různých norem – ANSI, DIN, ESKD, GB, ISO, JIS a UNI.

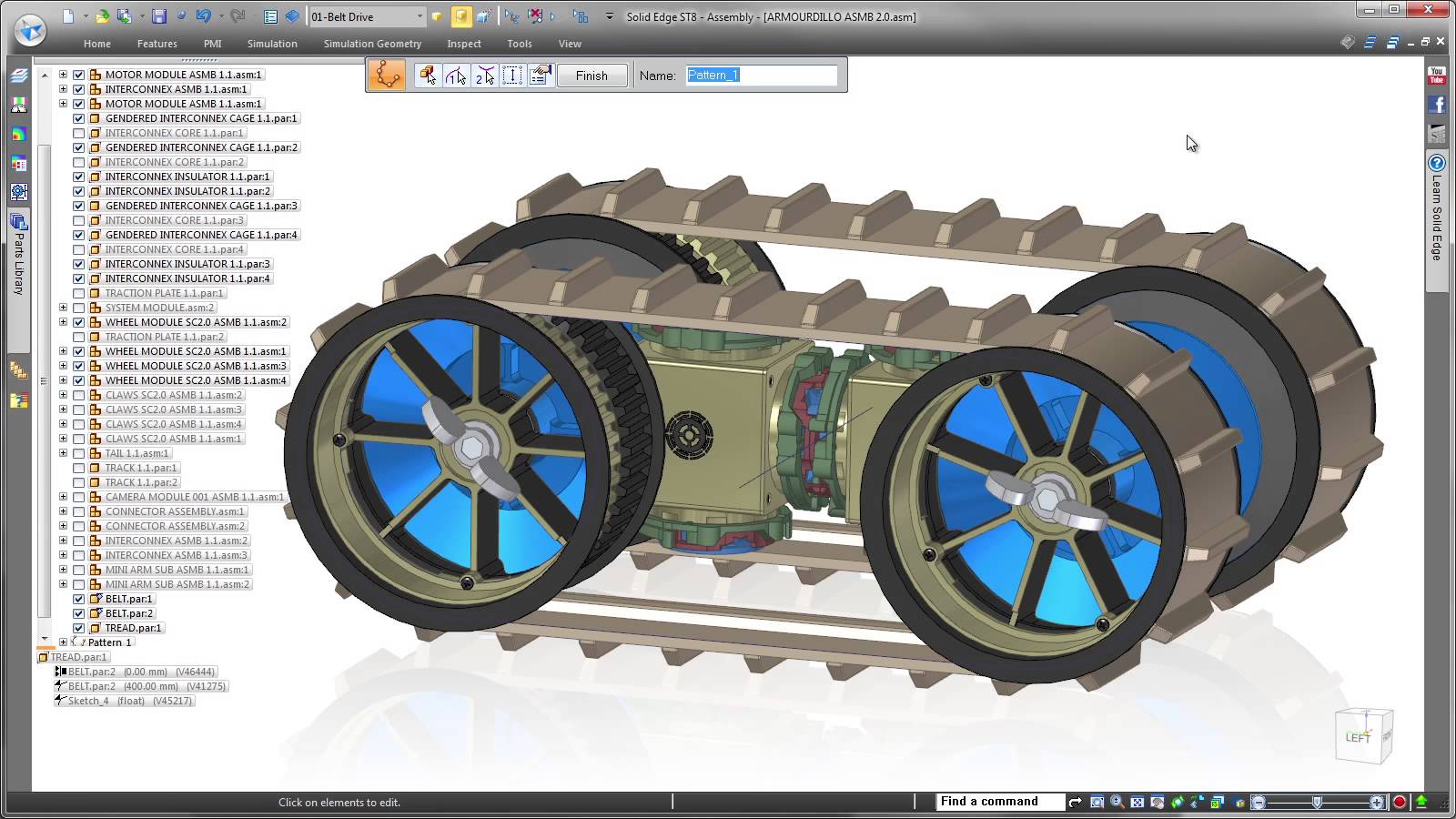

Tvorba, úprava a uložení nových dokumentů

Založíte-li nový dokument, řešení Solid Edge mu přidělí dočasný název a příponu podle používaného prostředí:

• díl … PAR,
• sestava … ASM,
• výkres … DFT,
• plechový díl … PSM,
• svařovaný díl … PWD.

Všechny změny provedené v dokumentu se dočasně ukládají do paměti. Chcete-li změny v dokumentu zachovat, je nutné jej uložit. Při prvním uložení dokumentu můžete v dialogovém okně Uložit jako definovat trvalý název dokumentu a složku, kde bude soubor umístěn.

Tip: Pro rychlé ukládání používejte klávesovou zkratku Ctrl + S.

Použití šablony jako výchozí prostředí pro tvorbu

Šablona je dokument, který nabízí výchozí nastavení textů, formátů, geometrie, kót, měrných jednotek a stylů. Nový dokument vznikající z přednastavené šablony ušetří práci s dodržením vizuálního stylu podléhající firemním normám a zásadám. Šablony si můžete vytvořit vlastní, je důležité je umístit do správného adresáře.

Složky šablon

Když vytvoříte vlastní firemní šablonu, je možné je vložit do složky Solid Edge ST8\Template nebo do samostatného umístění definovaného v poli Uživatelské šablony v dialogovém okně Možnosti Solid Edge na kartě Umístění souborů. Jakmile například definujete trajektorii, všechny podsložky se zobrazí v dialogovém okně Nový v seznamu Uživatelské šablony.
