Důležitou částí stolní CNC frézky Shapeoko 2 je i lineární vedení osy Z, na které je upnuto vřeteno se šroubovým vedením. Skládá se ze tří podsestav. Správné uspořádání a pevná šroubová spojení mají významný vliv na tuhost celé CNC frézky.

Lineární vedení osy Z se skládá ze tří podsestav:

  • kolejnice s vodicím šroubem,
  • vozík lineárního vedení v ose X,
  • uchycení vřetene.

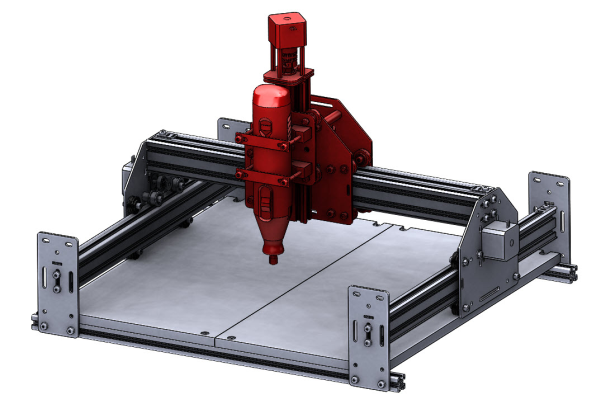

Lineární vedení osy Z (zvýrazněno červeně)
Lineární vedení osy Z (zvýrazněno červeně)

Protilehlý vozík lineárního vedení osy X

Sestava vozíku pro lineární vedení v ose X jsme již popisovali ve 3. díle seriálu Stavíme stolní CNC frézku. Vozík je složen z montážní desky, excentrické matice, koleček, šroubů, matic a podložek. Na montážní desce je upnutý krokový motor, zajišťující pohyb v ose X přes hnací ozubenou kladku a řemen.

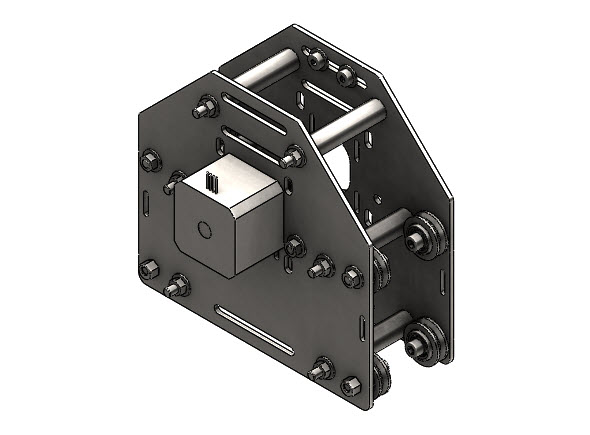

Vozík lineárního vedení osy Z je podobný vozíkům pro osy X a Y
Vozík lineárního vedení osy X

Sestava pro upnutí vřetene

Pro upnutí vřetene slouží dva hliníkové profily a plechové objímky. Vřeteno je upnuto na vodicí desku s kolečky, která se pohybují po hliníkovém profilu v ose Z prostřednictvím šroubu.

Tip: Z hlediska tuhosti doporučujeme plechové objímky nahradit hliníkovými profily.

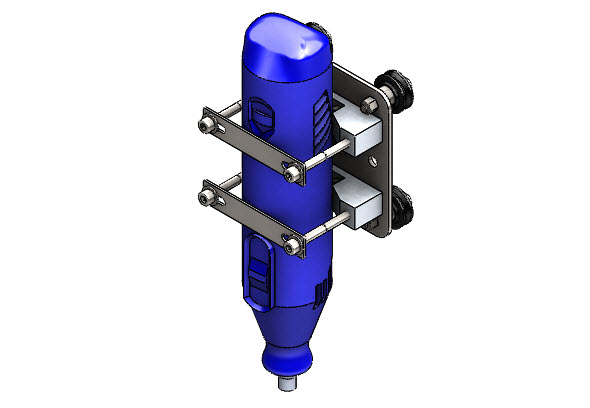

Vřeteno objímají plechy a hliníkové profily
Vřeteno objímají plechy a hliníkové profily

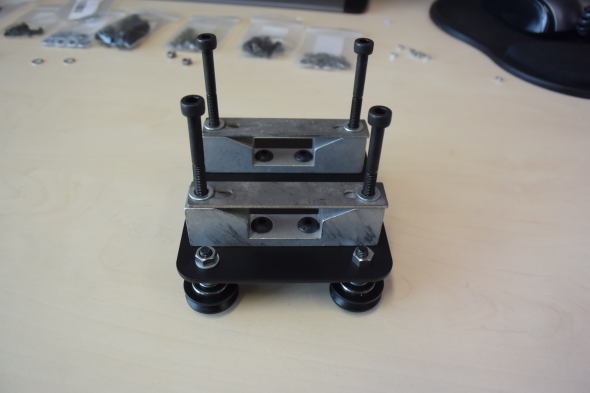

Sestava držáku vřetene
Sestava držáku vřetene

Kolejnice s vodicím šroubem

Kolejnice je připevněna k protilehlému vozíku lineárního vedení v ose X. Sestava pro upnutí vřetene se po kolejnici pohybuje prostřednictvím vodicího šroubu, který je přes pružnou spojku spojen s motorem.

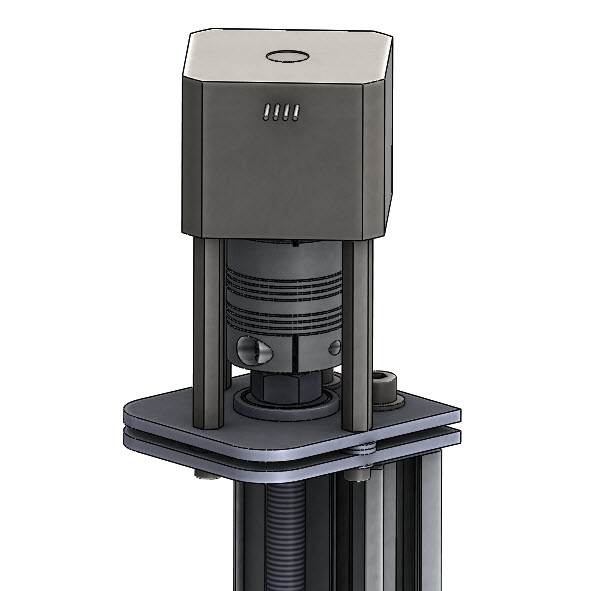

Detailní pohled na model CNC frézky Shapeoko 2 v SolidWorksu. Vodící šroub uložený v kuličkovém ložisko je spojen s motorem pružnou spojkou
Vodicí šroub uložený v kuličkovém ložisku je spojen s krokovým elektromotorem pružnou spojkou

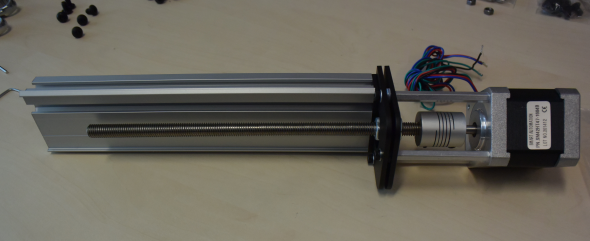

Sestava kolejnice s vodícím šroubem
Sestava kolejnice s vodicím šroubem, pružnou spojkou a krokovým elektromotorem

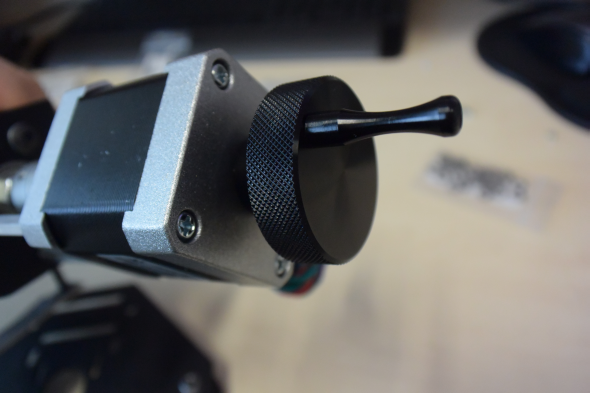

Pro manuální pohyb v ose Z slouží klika
Jsou-li krokové motory odpojeny od sítě, slouží pro manuální pohyb v ose Z klika

Složíme-li všechny tři podsestavy, získáme sestavu lineárního vedení zajišťující pohyb v osách X a Z.

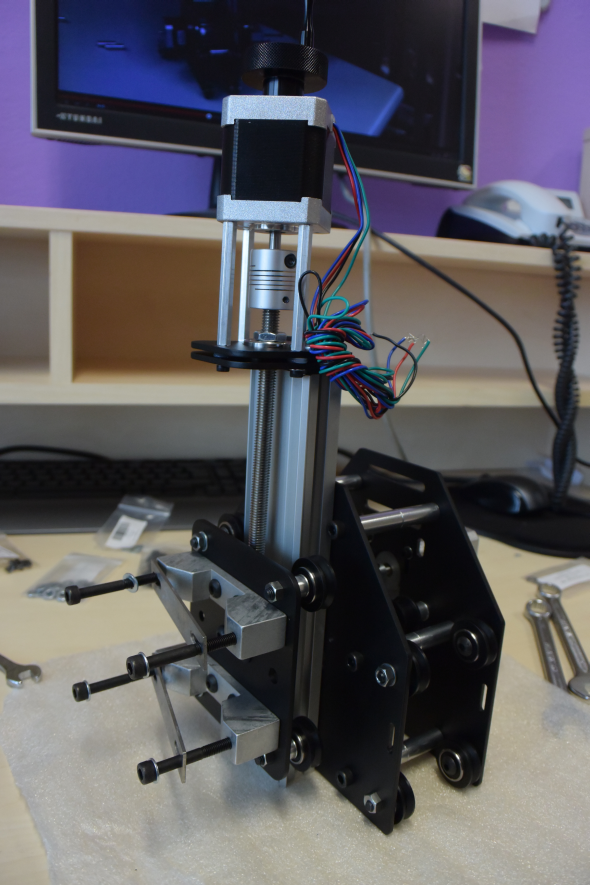

Sestava vozíku lineárního vedení v ose Z
Sestava vozíku lineárního vedení v ose Z

Foto: autor

Vizualizace: SolidWorks
