Tipy a návody pro SolidWorks: Postup modelování hřídele

Spoj pomocí těsného pera slouží k přenosu krouticího momentu mezi hřídelí a nábojem. MB podložka ve spojení s KM maticí se využívají k upevnění ložiska na hřídeli. Pro oba případy je nutné vytvořit na hřídeli drážku. V tomto návodu si ukážeme hned dva způsoby, jak odebrat drážku.

Postup modelování pastorkové hřídele

Pastorková hřídel přenáší krouticí moment prostřednictvím ozubeného kola. Postup modelování pastorkové hřídele rozdělíme na tři kapitoly: postup modelování hřídele, ozubeného kola a sloučení obou dílů v jedno objemové tělo. Do modelu (dílu) hřídele vložíme model (díl) ozubeného kola s přímými zuby, čímž vznikne vícetělový díl. Tato těla sloučíme pomocí příkazu Přímé úpravy → Kombinovat v jedno tělo (jeden díl).

Kapitoly:

Postup modelování hřídele
Konstrukce ozubeného kola (připravujeme)
Sloučení vícetělového dílu v jeden díl (připravujeme)

Založení a uložení nového dílu

V nabídce Soubor vyberte Nový — V nabídce **Soubor** vyberte **Nový**

Tip: Nový dokument můžete vytvořit i prostřednictvím klávesové zkratky Ctrl + N

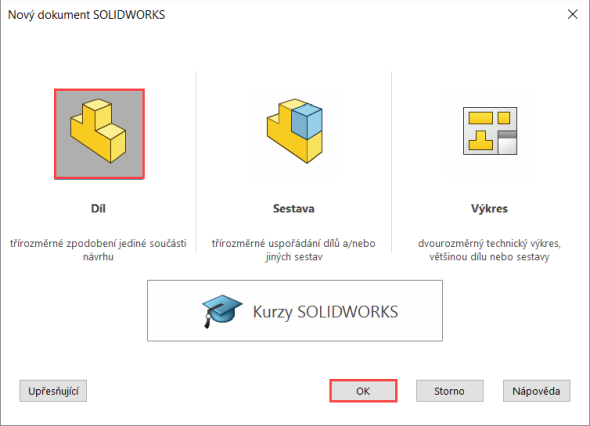

V okně Nový dokument SOLIDWORKS vyberte Díl — V okně **Nový dokument SOLIDWORKS** vyberte **Díl**

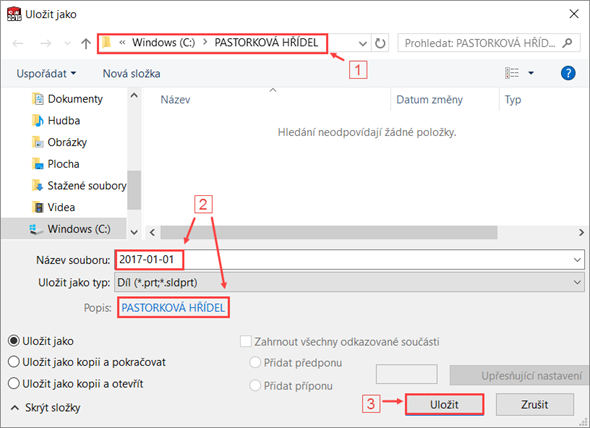

Stiskněte klávesovou zkratku Ctrl + S. V okně Uložit jako vyhledejte adresář C:\PASTORKOVÁ HŘÍDEL (1), uveďte název dokumentu 2017-01-01.SLDPRT a vyplňte pole Popis (Description) → PASTORKOVÁ HŘÍDEL (2). Uložte díl tlačítkem Uložit (3) — Stiskněte klávesovou zkratku **Ctrl** + S. V okně **Uložit jako** vyhledejte adresář **C:\PASTORKOVÁ HŘÍDEL** (1), uveďte název dokumentu **2017-01-01.SLDPRT** a vyplňte pole **Popis** (Description) → **PASTORKOVÁ HŘÍDEL** (2). Uložte díl tlačítkem **Uložit** (3)

Vytvoření a načrtnutí skici hřídele

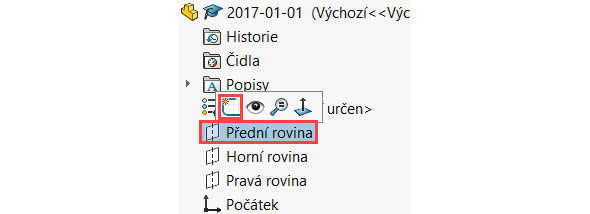

Ve FeatureManageru vyberte Přední rovinu a v kontextové nabídce vyberte příkaz Načrtnout skicu — Ve **FeatureManageru** vyberte **Přední rovinu** a v kontextové nabídce vyberte příkaz **Načrtnout skicu**

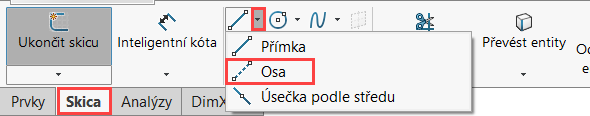

V záložce Skica klikněte na malou černou šipku vedle příkazu Přímka a vyberte příkaz Osa — V záložce **Skica** klikněte na malou černou šipku vedle příkazu **Přímka** a vyberte příkaz **Osa**

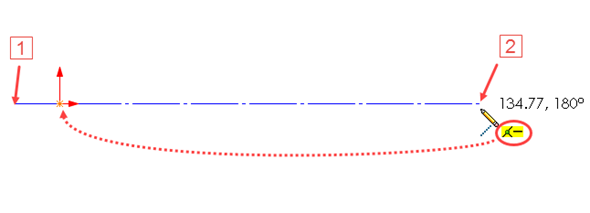

Nakreslete vodorovnou osu, jejíž počáteční bod leží vlevo od počátku souřadného systému (1) a koncový bod vpravo (2). Osa musí procházet počátkem (vytvoří se vazba Sjednocená). Dbejte také na vytvoření vazby Vodorovná. Obě vazby se musí zobrazit vedle kurzoru ve žlutém poli — Nakreslete vodorovnou osu, jejíž počáteční bod leží vlevo od počátku souřadného systému (1) a koncový bod vpravo (2). Osa musí procházet počátkem (vytvoří se vazba **Sjednocená**). Dbejte také na vytvoření vazby **Vodorovná**. Obě vazby se musí zobrazit vedle kurzoru ve žlutém poli

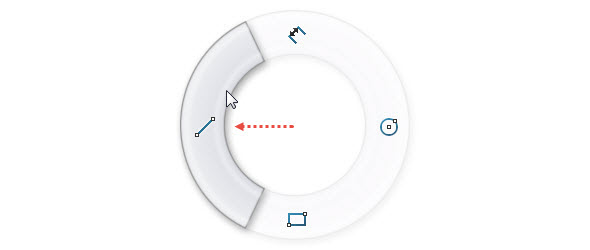

Levým gestem myši (stiskněte pravé tlačítko v grafické ploše a táhněte kurzorem doleva) vyberte příkaz Přímka — Levým gestem myši (stiskněte pravé tlačítko v grafické ploše a táhněte kurzorem doleva) vyberte příkaz **Přímka**

Počáteční bod přímky umístěte do počátku (1) a koncový bod ve svislém směru nahoru nad počátek (2)

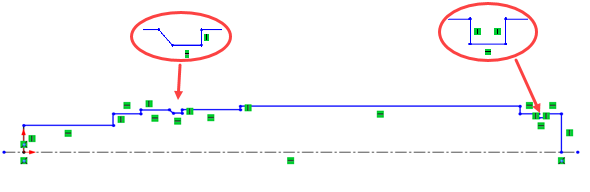

Pokračujte ve skicování obrysu hřídele. Ve skice také vytvořte výběh závitu a drážku pro pojistný kroužek (detailní náhledy jsou uvedeny v červených elipsách)

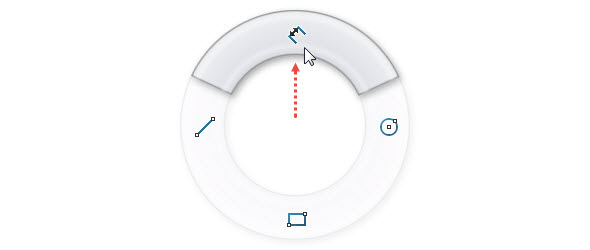

Horním gestem myši (stiskněte pravé tlačítko a táhněte směrem nahoru) vyberte příkaz Inteligentní kóta — Horním gestem myši (stiskněte pravé tlačítko a táhněte směrem nahoru) vyberte příkaz **Inteligentní** **kóta**

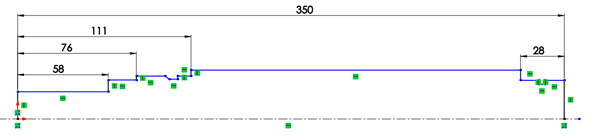

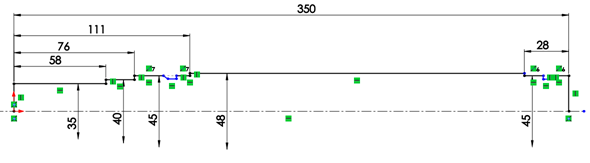

Od základny (levá svislá přímka vycházející z počátku) začněte kótovat délkové rozměry: 58 mm, 76 mm, 111 mm a celkovou délku hřídele 350 mm. Z druhé strany (pravá svislá přímka) zakótujte délku válcového konce hřídele 28 mm

Pokračujte kótováním průměrů tak, že vyberete vodorovnou osu a postupně zakótujte průměry: 35 mm, 40 mm, 45 mm, 48 mm

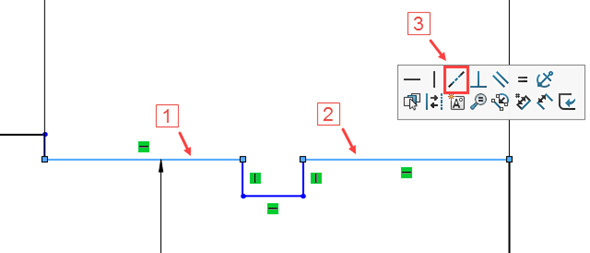

Tip: Při kótování dvou stejných průměrů stačí zakótovat jednu přímku a druhou určit pomocí vazby Kolineární. Držte klávesu Ctrl, označte okótovanou přímku (1) a přímku, u které požadujete stejný průměr (2) a z kontextové nabídky zvolte vazbu Kolineární (3) — **Tip:** Při kótování dvou stejných průměrů stačí zakótovat jednu přímku a druhou určit pomocí vazby Kolineární. Držte klávesu **Ctrl**, označte okótovanou přímku (1) a přímku, u které požadujete stejný průměr (2), a z kontextové nabídky zvolte vazbu **Kolineární** (3)

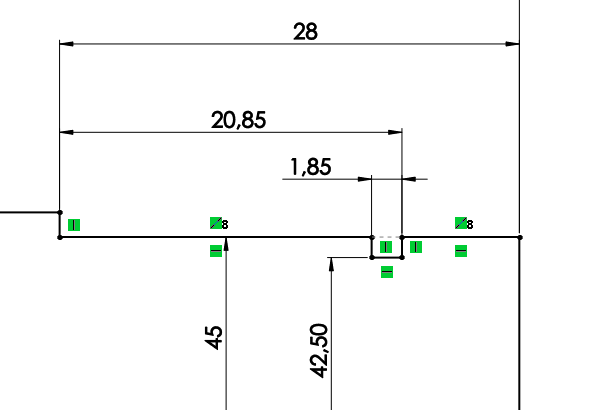

Drážka pro pojistný kroužek je normalizovaná a její rozměry (šířka a průměr zahloubení drážky) je nutné dohledat ve Strojnických tabulkách. V našem případě zakótujte šířku drážky 1,85 mm a průměr 42,5 mm. Vzdálenost drážky od hrany čepu zakótujte vodorovnou kótou 20,85 mm — Drážka pro pojistný kroužek je normalizovaná a její rozměry (šířka a průměr zahloubení drážky) je nutné dohledat ve *Strojnických* *tabulkách*. V našem případě zakótujte šířku drážky 1,85 mm a průměr 42,5 mm. Vzdálenost drážky od hrany čepu zakótujte vodorovnou kótou 20,85 mm

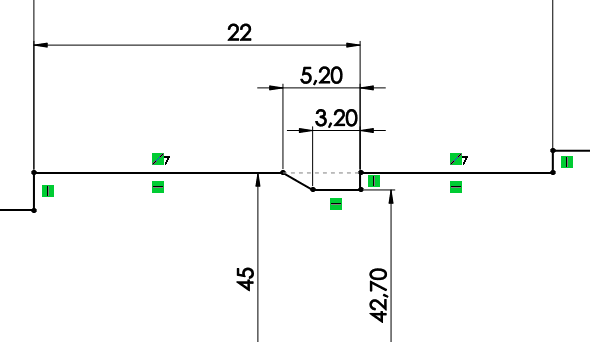

Dalším normalizovaným prvkem je výběh závitu. Jeho rozměry se odvíjí od rozteče závitu. Pro závit M45 × 1,5 zakótujte délky: 5,2 mm, 3,2 mm a průměr 42,7 mm. Zakótujte délku závitu včetně výběhu hodnotou 22 mm. Ta odpovídá vzdálenosti od levé strany čepu ke konci výběhu závitu — Dalším normalizovaným prvkem je výběh závitu. Jeho rozměry se odvíjí od rozteče závitu. Pro závit M45 × 1,5 zakótujte délky: 5,2 mm, 3,2 mm a průměr 42,7 mm. Zakótujte délku závitu, včetně výběhu, hodnotou 22 mm. Ta odpovídá vzdálenosti od levé strany čepu ke konci výběhu závitu

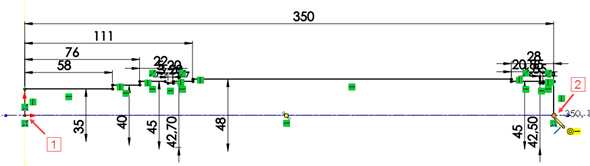

Na závěr zvolte příkaz Přímka (ze záložky Skica → Přímka nebo levým gestem myši) a uzavřete obrys skici. Počáteční bod přímky umístěte do počátku (1) a koncový do koncového bodu pravé svislé přímky hřídele (2) — Na závěr zvolte příkaz **Přímka** (ze záložky **Skica** → **Přímka** nebo levým gestem myši) a uzavřete obrys skici. Počáteční bod přímky umístěte do počátku (1) a koncový do koncového bodu pravé svislé přímky hřídele (2)

Ve stavovém řádku si všimněte, že skica je plně určená

Tip: Plně určenou skicu poznáte tak, že všechny entity skici mají černou barvu.

Stiskněte klávesu D a ukončete skicu tlačítkem OK

Uložte dokument (Ctrl + S).

Přidání rotací

V grafické ploše vyberte kteroukoli entitu skici Skica1 (například osu) — V grafické ploše vyberte kteroukoli entitu skici **Skica1** (například osu)

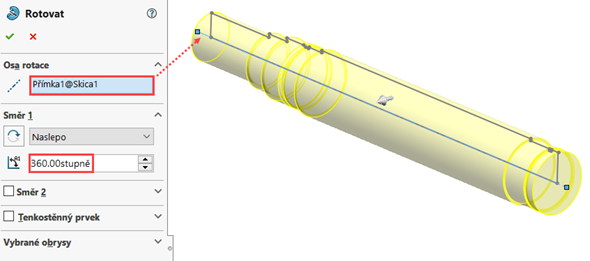

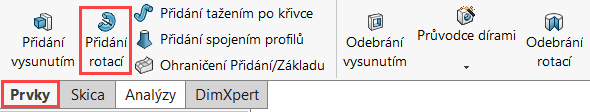

Po výběru entity se aktivuje příkaz Přidání rotací. Jelikož skica obsahuje jednu osu, SOLIDWORKS ji použije automaticky jako osu rotace. Zkontrolujte nastavení v PropertyManageru Rotovat, vizuální náhled a dokončete příkaz potvrzovacím tlačítkem — Po výběru entity se příkaz aktivuje. Jelikož skica obsahuje jednu osu, SolidWorks ji použije automaticky jako osu rotace. Zkontrolujte nastavení v **PropertyManageru Rotovat**, vizuální náhled a dokončete příkaz potvrzovacím tlačítkem

Odebrání drážky pro pero (odebrání odsazením od roviny skici)

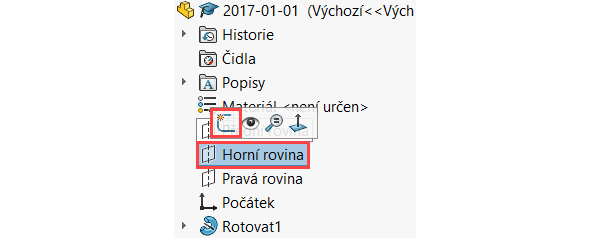

Ve FeatureManageru vyberte Horní rovinu a v kontextové nabídce vyberte příkaz Načrtnout skicu — Ve **FeatureManageru** vyberte **Horní** **rovinu** a v kontextové nabídce vyberte příkaz **Načrtnout** **skicu**

Ve FeatureManageru klikněte na Horní rovinu a z kontextové nabídky vyberte příkaz Kolmý k. Orientace pohledu se změní do pohledu kolmého na rovinu skici.

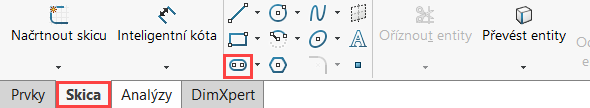

V záložce Skica vyberte příkaz Rovná drážka — V záložce **Skica** vyberte příkaz **Rovná** **drážka**

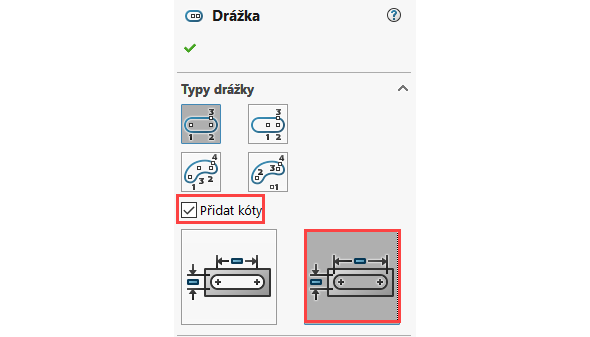

V PropertyManageru Drážka zvolte možnost Přidat kóty a vyberte typ kótování Celková délka — V **PropertyManageru** **Drážka** zvolte možnost **Přidat** **kóty** a vyberte typ kótování **Celková** **délka**

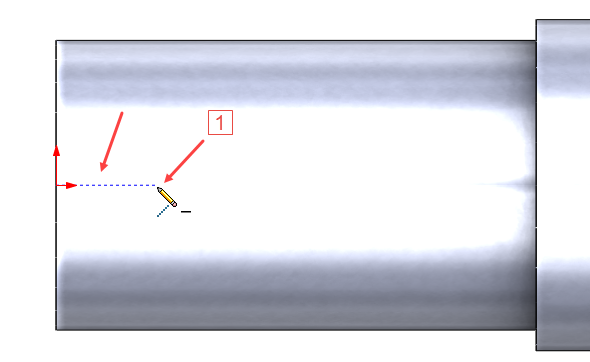

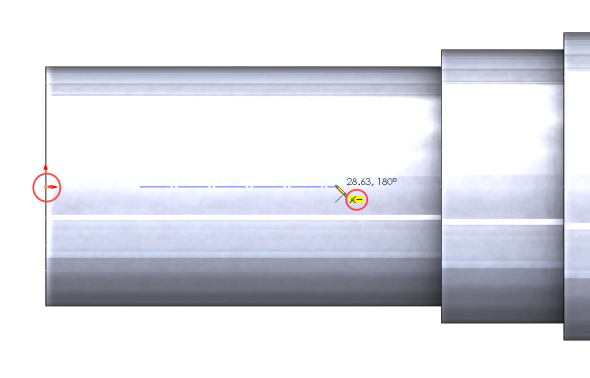

Kliknutím umístěte počáteční bod osy drážky v místě jako na obrázku (1) tak, abyste viděli modrou čárkovanou čáru ve směru od počátku — Kliknutím umístěte počáteční bod osy drážky v místě podle na obrázku (1) – tedy tak, abyste viděli modrou čárkovanou čáru ve směru od počátku

Táhněte směrem doprava (dbejte na vytvoření vazeb Vodorovná a Sjednocená → symbol vazby musí být ve žlutém poli) a umístěte koncový bod přímky (2). Pohybem nahoru nebo dolů roztáhnete šířku drážky a kliknutím určete její šířku → drážka se automaticky zakótuje. Rozměry drážky jsou normalizované a najdete je ve Strojnických tabulkách — Táhněte směrem doprava (dbejte na vytvoření vazeb **Vodorovná** a **Sjednocená** → symbol vazby musí být ve žlutém poli) a umístěte koncový bod přímky (2). Pohybem nahoru nebo dolů roztáhnete šířku drážky a kliknutím určete její šířku → drážka se automaticky zakótuje. Rozměry drážky jsou normalizované a najdete je ve *Strojnických tabulkách*

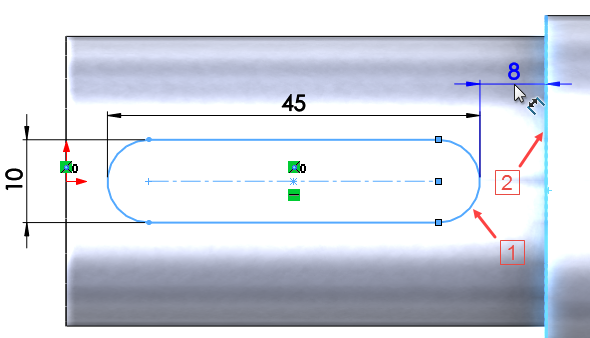

Dvojklikem edituje kótu šířky drážky a přepište hodnotu na 10 mm. Délka drážky se volí podle normalizovaných délek per. Editujte kótu délky drážky a úměrně k délce čepu hřídele změňte hodnotu na 45 mm. Zakótujte vzdálenost oblouku drážky od hrany čepu 8 mm

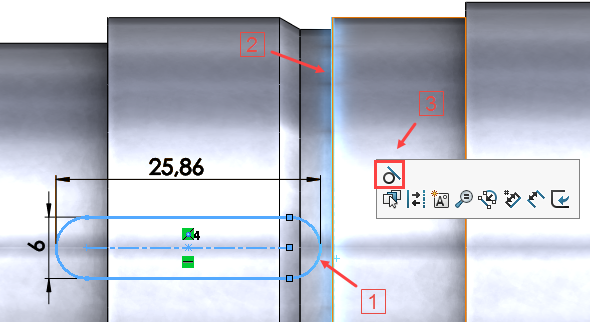

Tip: Abyste nekótovali středový bod oblouku, nýbrž nejbližší pomyslný vrchol oblouku, stiskněte klávesu Shift, označte oblouk drážky (1), hranu čepu (2) a vyneste kótu.

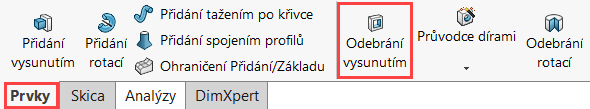

V záložce Prvky vyberte příkaz Odebrání vysunutím

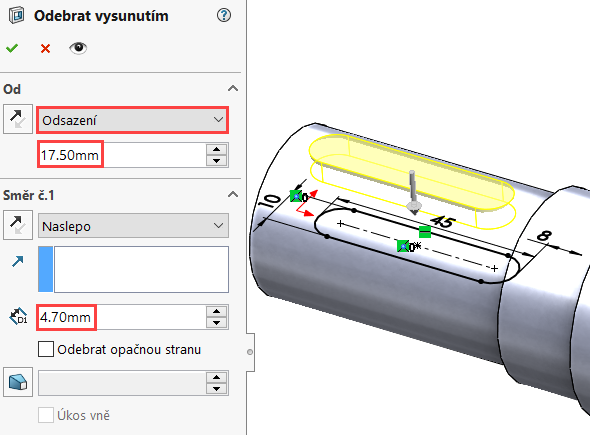

V PropertyManageru Odebrat vysunutím v poli Od vyberte možnost Odsazení. Hodnota odsazení se musí rovnat poloměru daného čepu, tedy 17,5 mm (hodnotu můžete zapsat jako rovnici 35/2, SolidWorks ji vypočítá automaticky). V poli Směr č. 1 zadejte hloubku odebrání 4,7 mm. — V **PropertyManageru** **Odebrat** **vysunutím** v poli Od vyberte možnost **Odsazení**. Hodnota odsazení se musí rovnat poloměru daného čepu, tedy 17,5 mm (hodnotu můžete zapsat jako rovnici 35/2, SolidWorks ji vypočítá automaticky). V poli **Směr č. 1** zadejte hloubku odebrání 4,7 mm

Zkontrolujte náhled, dokončete příkaz potvrzovacím tlačítkem a uložte dokument (Ctrl + S).

Vytvoření roviny a odebrání drážky pro MB podložku (odebrání od roviny skici)

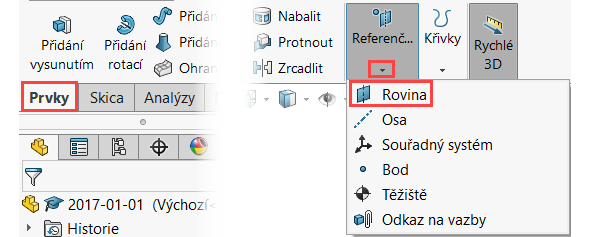

V záložce Prvky klikněte na malou černou šipku pod příkazem Referenční geometrie a zvolte příkaz Rovina — V záložce **Prvky** klikněte na malou černou šipku pod příkazem **Referenční** **geometrie** a zvolte příkaz **Rovina**

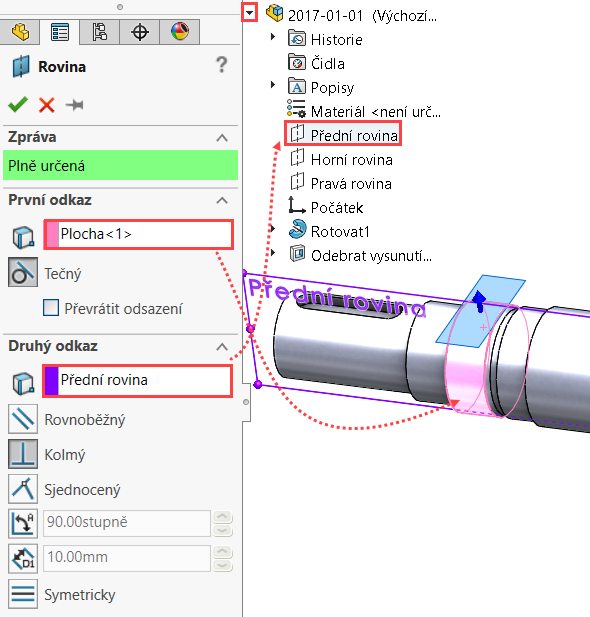

V PropertyManageru Rovina do pole První odkaz vyberte válcovou plochu. Klikněte na malou černou šipkou vedle FeatureManager v grafické ploše a do pole Druhý odkaz vyberte ze stromové historie Přední rovinu. Zkontrolujte náhled a potvrďte příkaz potvrzovacím tlačítkem — V **PropertyManageru** **Rovina** do pole **První** **odkaz** vyberte válcovou plochu. Klikněte na malou černou šipkou vedle **FeatureManageru** v levém rohu grafické plochy a do pole **Druhý** **odkaz** vyberte ze stromové historie **Přední** **rovinu**

Zkontrolujte náhled, potvrďte příkaz potvrzovacím tlačítkem.

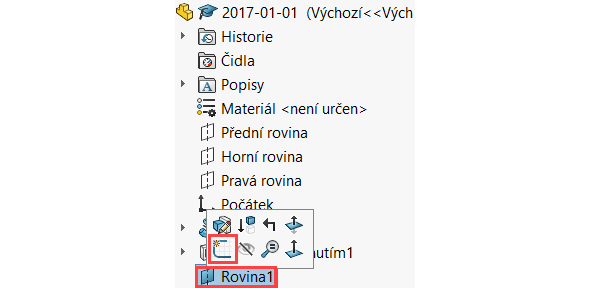

Ve FeatureManageru vyberte Rovina1 a z kontextové nabídky vyberte příkaz Načrtnout skicu — Ve **FeatureManageru** vyberte **Rovina1** a z kontextové nabídky vyberte příkaz **Načrtnout** **skicu**

Ve FeatureManageru klikněte na rovinu Rovina1 a z kontextové nabídky vyberte příkaz Kolmý k. Tím se orientace pohledu změní do pohledu kolmého na rovinu skici.

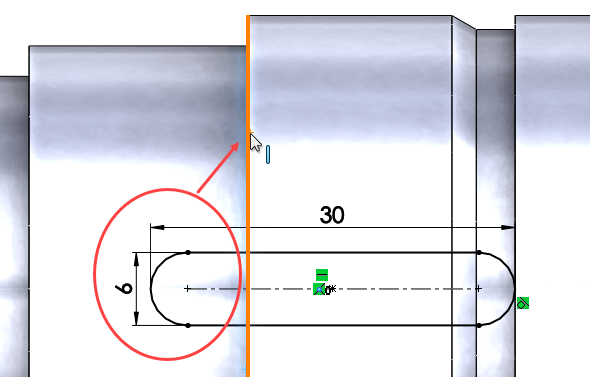

V náčrtu drážky postupujte analogicky jako v předchozím případě. Šířku a hloubku drážky pro MB podložku zjistíte ve Strojnických tabulkách podle šířky zubu MB podložky, který do drážky zapadá. Kótu šířky změňte na 6 mm. Vytvořte tečnou vazbu oblouku k výběhu závitu (stiskněte klávesu Ctrl, označte pravý oblouk drážky (1), hranu výběhu závitu (2) a z kontextové nabídky vyberte vazbu Tečná (3)) — Pokračujte kreslením drážky analogicky jako v předchozím případě. Šířku a hloubku drážky pro MB podložku zjistíte ve Strojnických tabulkách podle šířky zubu MB podložky, který do drážky zapadá. Kótu šířky změňte na 6 mm. Vytvořte tečnou vazbu oblouku k výběhu závitu: stiskněte klávesu **Ctrl**, označte pravý oblouk drážky (1), hranu výběhu závitu (2) a z kontextové nabídky vyberte vazbu Tečná (3)

Celková délka drážky v tomto případě není podstatná, ale zaoblená část odebírané drážky musí přesahovat za oranžově zvýrazněnou hranu, proto upravte délku drážky na 30 mm — Celková délka drážky v tomto případě není podstatná, ale zaoblená část odebírané drážky (v červené elipse) musí přesahovat za oranžově zvýrazněnou hranu, proto upravte délku drážky na 30 mm

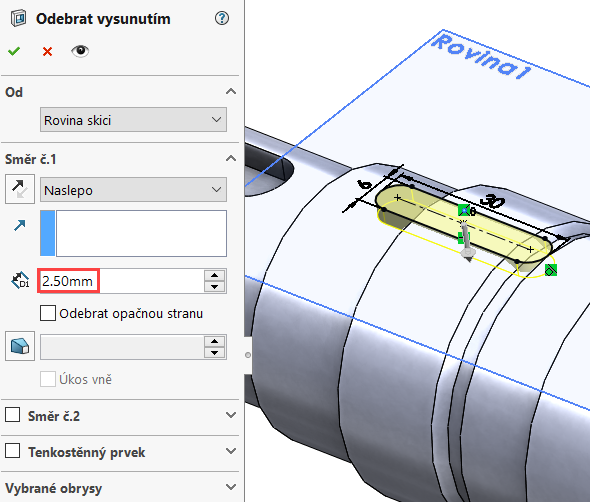

V záložce Prvky vyberte příkaz Odebrání vysunutím. Hloubku odebrání zadejte 2,5 mm, zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. — V záložce **Prvky** vyberte příkaz **Odebrání** **vysunutím**. Zadejte hloubku odebrání 2,5 mm, zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem

Uložte dokument (Ctrl + S).

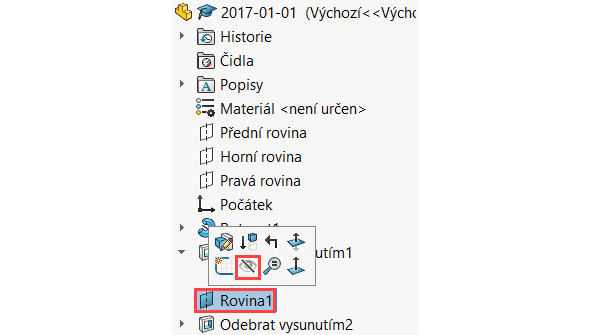

Tip: Vytvořenou rovinu už nebudeme potřebovat, proto ji skryjte. Ve FeatureManageru vyberte Rovina1 a z kontextové nabídky vyberte příkaz Skrýt — **Tip:** Vytvořenou rovinu už nebudeme potřebovat, proto ji skryjte. Ve **FeatureManageru** vyberte **Rovina1** a z kontextové nabídky vyberte příkaz **Skrýt**

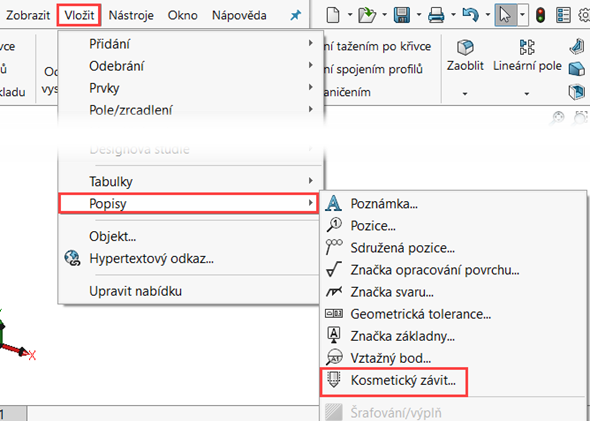

Kosmetický závit

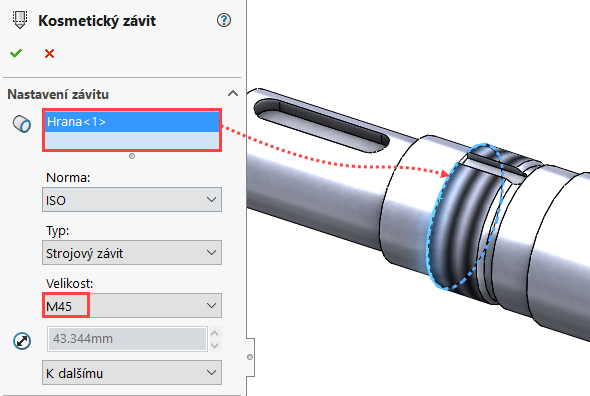

Vyberte hranu pro vytvoření závitu (označená červenou šipkou) a z roletové nabídky vyberte velikost M45. Příkaz dokončete potvrzovacím tlačítkem

Ve výchozím nastavení SolidWorksu se závit nezobrazuje a je nutné zapnout stínované zobrazení závitů. To nastavíte v nabídce Možnosti… — Ve výchozím nastavení SolidWorksu se závit nezobrazuje. Je tak nutné zapnout stínované zobrazení závitů. To nastavíte v nabídce **Možnosti**…

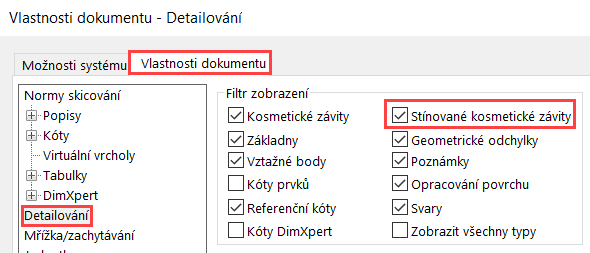

… Vlastnosti dokumentu → Detailování zatrhnutím volby Stínované kosmetické závity. — … **Vlastnosti** **dokumentu** → **Detailování** zatrhnutím volby **Stínované** **kosmetické** **závity**

Provedené úpravy potvrďte tlačítkem OK a uložte dokument (Ctrl + S).

Zkosení a zaoblení hran

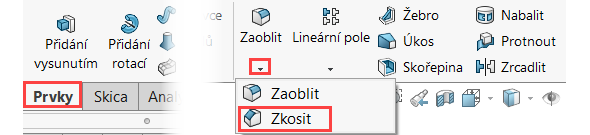

V záložce Prvky klikněte na malou černou šipky pod příkazem Zaoblit a vyberte příkaz Zkosit — V záložce **Prvky** klikněte na malou černou šipky pod příkazem **Zaoblit** a vyberte příkaz **Zkosit**

V PropertyManageru Zkosení upravte parametry zkosení na 1,5 mm × 45° a podle obrázku vyberte čtyři hrany určené ke sražení (označené červenými šipkami). — V **PropertyManageru** **Zkosení** upravte parametry zkosení na 1,5 mm × 45° a podle obrázku vyberte čtyři hrany určené ke sražení (označené červenými šipkami)

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

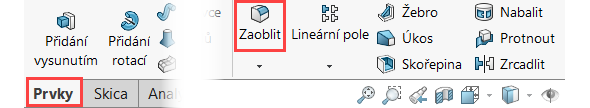

V záložce Prvky vyberte příkaz Zaoblit — V záložce **Prvky** vyberte příkaz **Zaoblit**

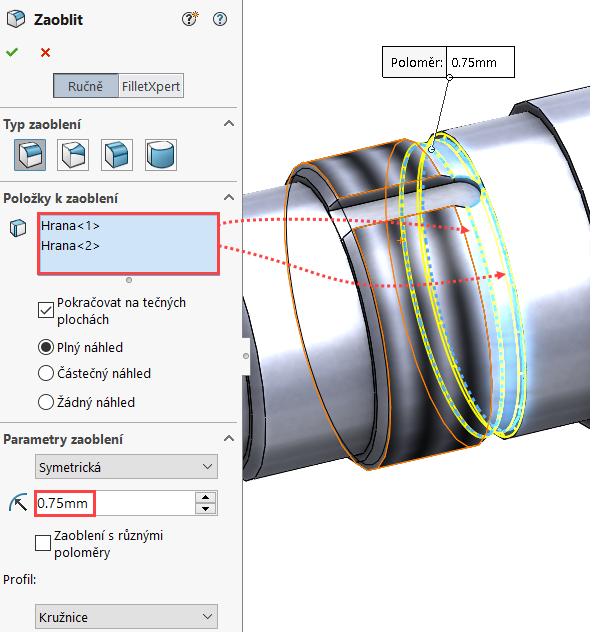

V PropertyManageru Zaoblit změňte v poli Parametry zaoblení poloměr zaoblení na 0,75 mm a vyberte hrany ve výběhu závit (označené červenými šipkami) — V **PropertyManageru** **Zaoblit** změňte v poli **Parametry** **zaoblení** poloměr zaoblení na 0,75 mm a vyberte hrany ve výběhu závit (označené červenými šipkami)

Zkontrolujte náhle, dokončete příkaz potvrzovacím tlačítkem a uložte dokument (Ctrl + S).

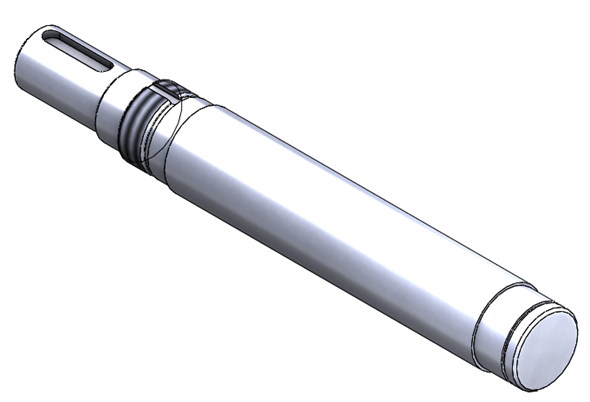

Model hřídele je hotový. Zbývá už jen přidat materiál. — Model hřídele je hotový, zbývá přidat materiál.

Přidání materiálu

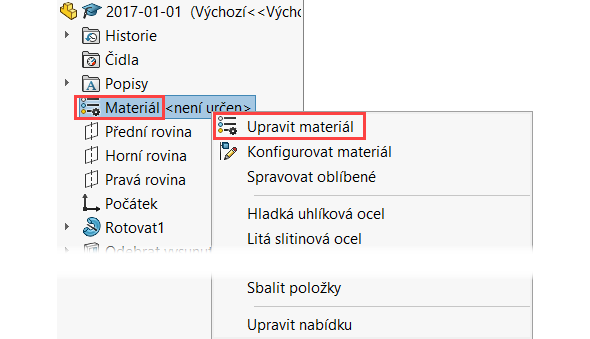

Ve FeatureManageru klikněte pravým tlačítkem na Materiál a zvolte možnost Upravit materiál. Rozbalte složku Solidworks materials → Ocel… — Ve **FeatureManageru** klikněte pravým tlačítkem na **Materiál** a zvolte možnost **Upravit** **materiál**. Rozbalte složku **Solidworks** **materials** → **Ocel**…

…a vyberte materiál Obyčejnou uhlíkovou ocel. Materiál přidáte tlačítkem Použít. Okno zavřete tlačítkem Zavřít. — …a vyberte materiál **Obyčejnou** **uhlíkovou** **ocel**. Materiál přidejte tlačítkem **Použít**. Okno zavřete tlačítkem **Zavřít**

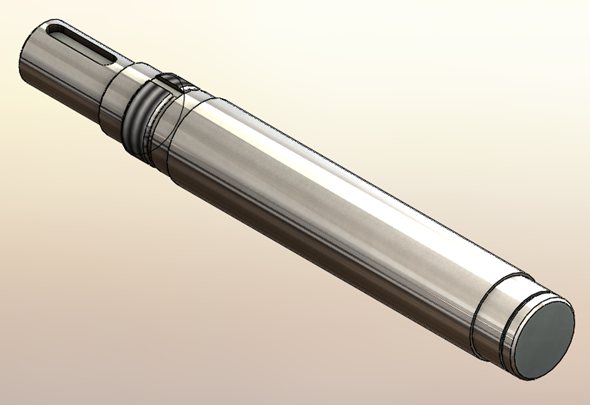

Hřídele s materiálem a fotorealistickou texturou v režimu RealView — Hřídele s materiálem a fotorealistickou texturou v režimu **RealView**

V příštím díle si ukážeme postup modelování ozubeného kola s přímými zuby (připravujeme).
