Jednoduchým příkladem, na kterém lze jednoduše ukázat funkci Přidaní tažením po křivce je model kancelářské sponky. Hotová je v SolidWorksu za pár vteřin, od skici po fotorealistickou vizualizaci.

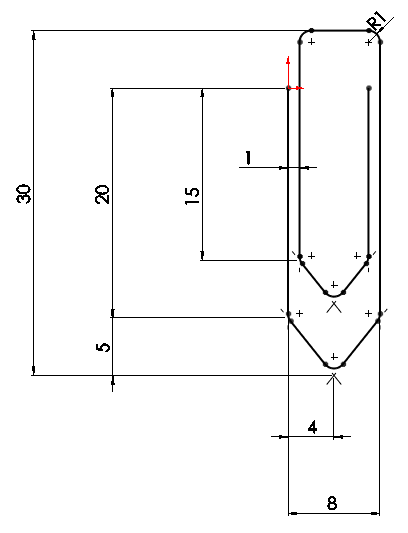

V rovině Horní založíme skicu. Ve skice nakreslíme dráhu, která vystihuje tvar kancelářské sponky. Uzavřeme skicu.

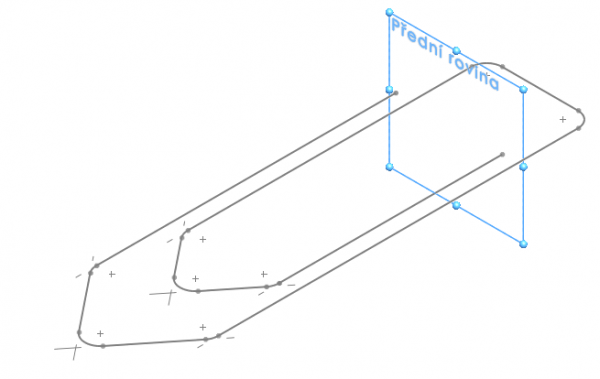

V rovině Přední založíme druhou skicu.

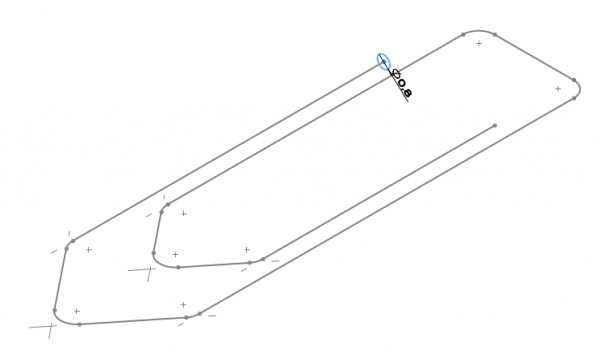

Pomocí příkazu Kolmý k se přesuneme do kolmého pohledu na založenou skicu a nakreslíme profil kancelářské sponky. Profilem je kružnice o průměru 0,8 mm. Střed kružnice je pomocí sjednocené vazby sloučen s jedním nebo druhým koncem nakreslené dráhy vystihující tvar kancelářské sponky. Uzavřeme skicu.
Nyní jsou vytvořené dvě skici. První skica bude tvořit trasu a druhá skica bude tvořit tažený profil.
V záložce Prvky vybereme příkaz Přidání tažením po křivce.

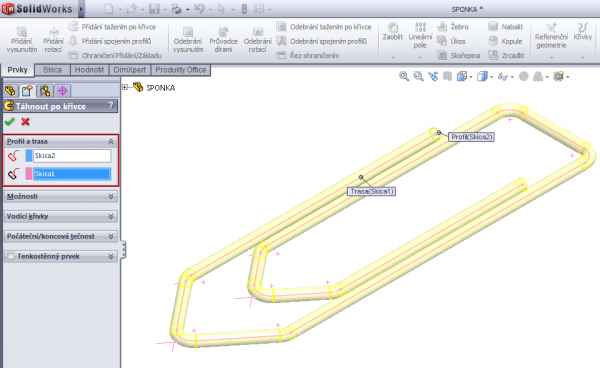

Vybereme profil (Skica2) a trasu (Skica1). Náhled vykresluje budoucí tvar modelu. Potvrdíme výběr.

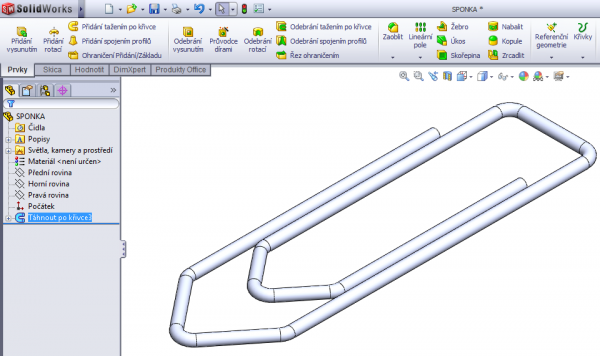

Model kancelářské sponky je hotov pomocí několika jednoduchých kroků.

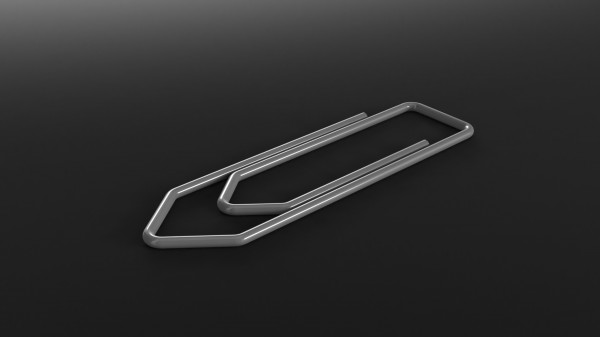

V programu PhotoView360, pokud jej Vaše licence SolidWorks obsahuje, vyberte z knihovny dle svého výběru materiálové vlastnosti a grafické prostředí. Pomocí renderování vygenerujte reálný vzhled kancelářské sponky.
