Firma GOM představí na Euromoldu 2010 revoluční inspekční software GOM Inspect. Software je určený pro 3D inspekci mraku bodů a práci s polygonálním modelem. Zároveň slouží i jako prohlížeč dat ze softwaru GOM Inspect Professional.
Nabízí širokou škálu nástrojů pro komplexní analýzy dílů a komponent. Mimo jiné umožňuje také vytvoření polygonální sítě z mraku bodů včetně optimalizace jako např. vyhlazení povrchu, redukce počtu trojúhelníků, oprava chyb nebo křivostní interpolace chybějících oblastí. Z inspekčních nástrojů stojí za povšimnutí např. vícenásobné ustavení naměřených dat na CAD model v rámci jednoho projektu nebo vyhodnocování tolerancí tvaru a polohy (GD&T).
Základní přehled vlastností softwaru GOM Inspect:
- CAD import (např. IGES, STEP, JT Open)
- Import mraku bodů (ASCII, STL, POL, VDA, …)
- Polygonizace mraku bodů do polygonální sítě
- Optimalizace polygonální sítě (vyhlazení, redukce, zahuštění, regularizace a další)
- Interpolace děr v polygonální síti
- Změna měřítka polygonální sítě, offset
- Extrahování křivostních čar a základních geometrických prvků (rovina, válec, …)
- Ustavení na CAD (3-2-1, Plane-Line-Point, RPS, BestFit, Iterativní ustavení a další)
- Porovnání vůči referenčnímu CAD modelu (barevná mapa ve 3D, v řezech nebo odchylky v definovaných bodech)
- Rozměrové analýzy ve 3D nebo 2D řezech

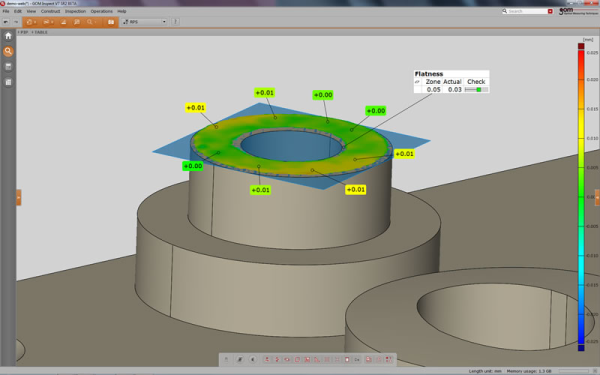

- Tolerance tvaru a polohy (GD&T) dle norem ISO 1101 a ASME Y14.5
- Tabulkové nebo obrázkové reporty do PDF
- Export mraku bodů (ASCII, STL, POL, …)
GOM Inspect je testovaný a certifikovaný měřicími laboratořemi PTB a NIST a klasifikovaný jako software třídy 1 kam se řadí softwary s nejmenšími odchylkami.
GOM Inspect je k dispozici zdarma na webu společnosti GOM, odkud jej můžete přímo stáhnout.
