Začínáme se Solid Edge: Jak vymodelovat nálevku

22. 7. 2016

Na praktickém příkladu si ukážeme, jak vymodelovat nálevku tažením s využitím 3D skicování. Jedná se o další možnost vytváření objemových těles.

Tažení se využívá při modelování tvarově složitých 3D součástí, kde je definován buď jeden profil a jedna trajektorie, nebo více profilů a více trajektorií. U tažení také můžete nastavit zarovnání řezu, sloučení ploch a spojitost ploch.

Postup vymodelování nálevky

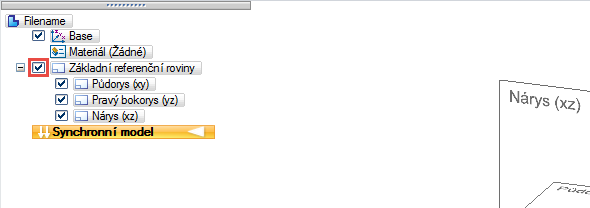

Založte nový dokument iso metric part.par a rozsviťte si v stromovém modelu všechny Základní referenční roviny — Založte nový dokument iso metric part.par a rozsviťte si v stromovém modelu všechny Základní referenční roviny

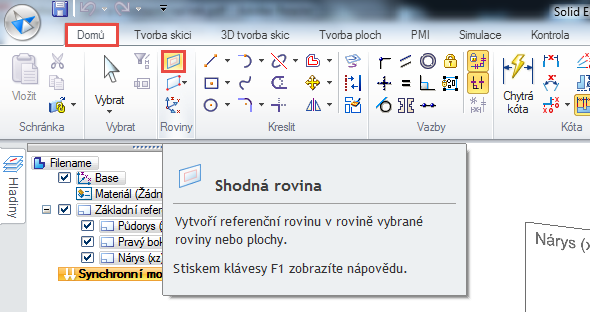

Vyberte příkaz Shodná rovina ze záložky Domů → Roviny — Vyberte příkaz Shodná rovina ze záložky Domů → Roviny

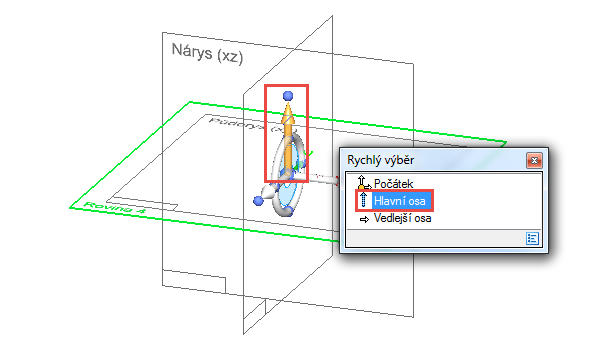

Klikněte na rovinu Půdorys (XY), vytvoří se nová rovina. Ve středu vzniknuvší roviny se objeví možnost Rychlý výběr, toho využijte k odsazení roviny. Klikněte na šipku mířící nahoru (Hlavní osa) — Klikněte na rovinu Půdorys (XY), vytvoří se nová rovina. V jejím středu se objeví možnost Rychlý výběr, kterého využijte k odsazení roviny. Klikněte na šipku mířící nahoru (Hlavní osa)

Tahem myši nebo přesným zadáním, definujte velikost odsazení na 90 mm. Ze záložky Domů → Kreslit vyberte příkaz Kružnice středem a uzamkněte si odsazenou rovinu klávesou F3 — Tahem myši nebo přesným zadáním definujte velikost odsazení na 90 mm. Ze záložky Domů → Kreslit vyberte příkaz Kružnice středem a uzamkněte si odsazenou rovinu klávesou F3

Známým příkazem Pohled skici se orientujte kolmo na rovinu — Známým příkazem Pohled skici se orientujte kolmo na rovinu

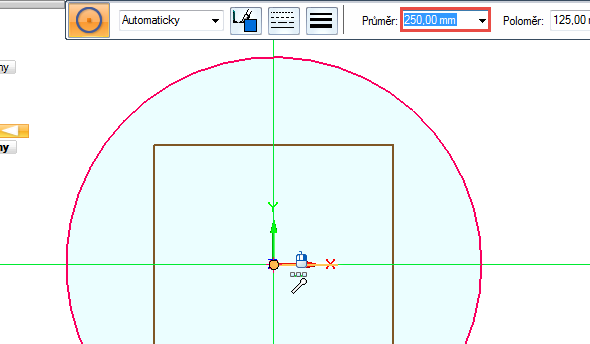

Ze středu souřadného systému nakreslete kružnici o průměru 250 mm

Tip: Velikost kružnice můžete definovat přímo – nebo později příkazem Chytrá kóta.

Vytvořte ve středu kružnice bod (později se využije jako kotevní bod pro 3D skicu). Vyberte příkaz Bod (rolovací šipka vedle Čáry) ze záložky Domů → Kreslit. Po nakreslení bodu ve středu kružnice, si nezapomeňte zpět odemknout rovinu — Vytvořte ve středu kružnice bod, později jej využijeme jako kotevní bod pro 3D skicu. Vyberte příkaz Bod (rolovací šipka vedle Čáry) ze záložky Domů → Kreslit. Po jeho nakreslení ve středu kružnice si nezapomeňte zpět odemknout rovinu

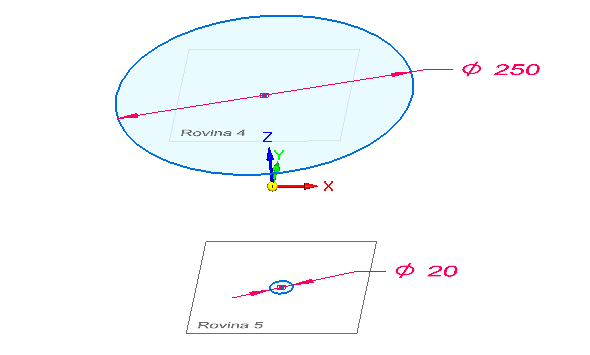

Celý postup zopakujte při tvorbě druhého profilu. Shodnou rovinu si odsaďte směrem dolů o 100 mm a nakreslete kružnici o průměru 20 mm, nakreslete bod do středu. Pro lepší přehlednost si vypněte ve stromovém modelu Základní referenční roviny a ujistěte se, že nemáte zamknutou rovinu — Celý postup zopakujte při tvorbě druhého profilu. Shodnou rovinu si odsaďte směrem dolů o 100 mm a nakreslete kružnici o průměru 20 mm. Nakreslete bod do středu. Pro lepší přehlednost si vypněte ve stromovém modelu Základní referenční roviny a ujistěte se, že nemáte zamknutou rovinu

Nyní je geometrie nachystána pro tvoření 3D skici. Vyberte příkaz 3D čára ze záložky 3D tvorba skic → 3D kreslení — Nyní již máme nachystanou geometrii pro tvorbu 3D skici. Vyberte příkaz 3D čára ze záložky 3D tvorba skic → 3D kreslení

Spojte dříve nakreslené body (středy kružnic). Tím vznikne první trajektorie pro nálevku

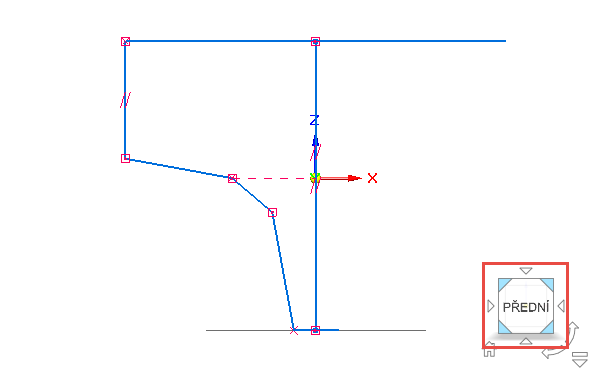

Přepněte se poziční krychlí do pohledu Přední a znovu vyvolejte příkaz 3D čára, nakreslete hrubý tvar druhé trajektorie nálevky, přitom dbejte na spojení obou profilů (viz obrázek) — Přepněte se poziční krychlí do pohledu Přední a znovu vyvolejte příkaz 3D čára. Nakreslete hrubý tvar druhé trajektorie nálevky, přitom dbejte na spojení obou profilů (viz obrázek)

Klikněte na příkaz 3D zaoblení ze záložky 3D tvorba skic → 3D kreslení a dle vlastního uvážení zaoblete křivku, inspirovat se můžete podle obrázku — Klikněte na příkaz 3D zaoblení ze záložky 3D tvorba skic → 3D kreslení a dle vlastního uvážení zaoblete křivku, inspirovat se můžete podle obrázku

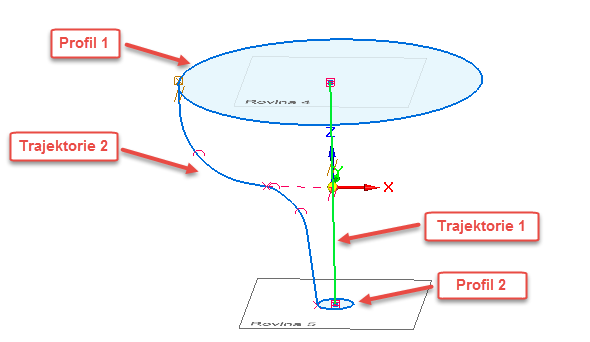

3D skica je připravena pro příkaz Tažení. Všimněte si označení jednotlivých trajektorií a profilů, důležité bude pořadí zadávání — 3D skica je připravena pro příkaz tažení. Všimněte si označení jednotlivých trajektorií a profilů, důležité bude pořadí zadávání

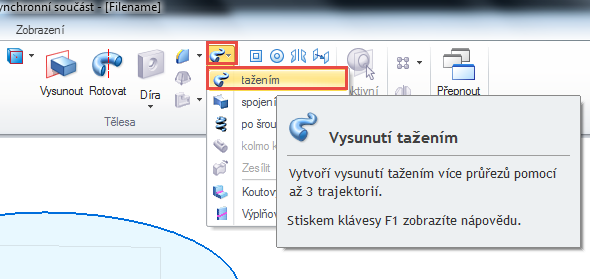

Vyberte příkaz Vysunutí tažením ze záložky Domů → Tělesa — Vyberte příkaz Vysunutí tažením ze záložky Domů → Tělesa

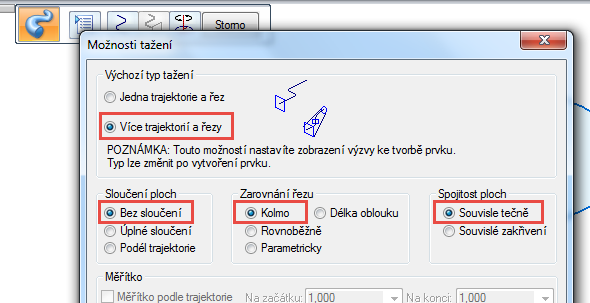

Otevře se nabídka, kde nastavíte Více trajektorií a řezy a dle obrázku nastavíte i ostatní parametry. Možnosti Jedna trajektorie a řez využijete při tvorbě 3D objektu konstantního a neměnného řezu zakřiveného tvaru dle trajektorie — Otevře se nabídka, kde nastavíte Více trajektorií a řezy a dle obrázku nastavíte i ostatní parametry. Možnosti Jedna trajektorie a řez využijete při tvorbě 3D objektu konstantního a neměnného řezu zakřiveného tvaru dle trajektorie

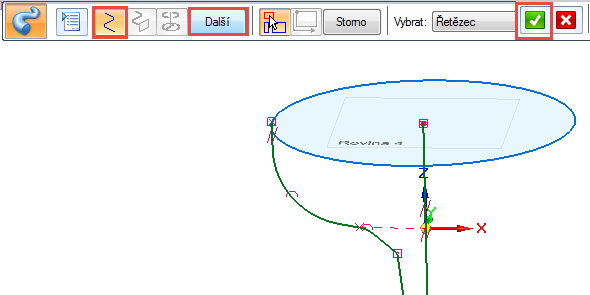

Po potvrzení tlačítka OK se objeví plovoucí okno, kde je standardně nastaven výběr první trajektorie, tu vyberte (Trajektorie 1, spojuje středy) a potvrďte zelené tlačítko. Pokračujte výběrem druhé trajektorie (Trajektorie 2) a znovu potvrďte, zde je důležité dbát na pořadí. Jakmile máte vybrány trajektorie, klikněte na tlačítko Další — Po potvrzení tlačítka OK se objeví plovoucí okno, kde je standardně nastaven výběr první trajektorie. Vyberte ji (Trajektorie 1, spojuje středy) a potvrďte zelené tlačítko. Pokračujte výběrem druhé trajektorie (Trajektorie 2) a znovu potvrďte – je zde důležité dbát na pořadí. Jakmile máte vybrány trajektorie, klikněte na tlačítko Další

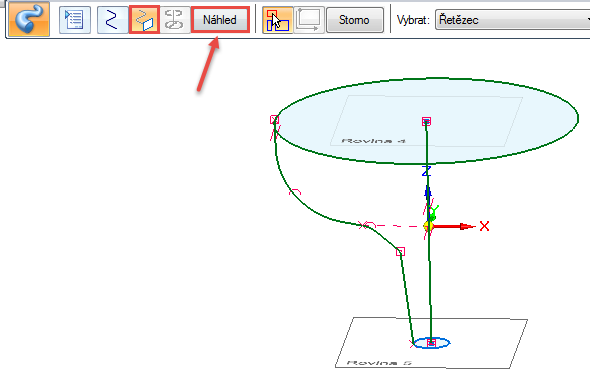

Vyberte profily, stačí vybrat Profil 1 (horní větší kružnice), klikněte na tlačítko Náhled a doplní se objemové těleso, nálevka je téměř hotová — Vyberte profily, stačí vybrat Profil 1 (horní větší kružnice). Klikněte na tlačítko Náhled a doplní se objemové těleso. Nálevka je téměř hotová

K tomu, aby byla nálevka funkční a nebyla z plného materiálu, využijte příkaz Skořepina. Vyberte příkaz Skořepina ze záložky Domů → Tělesa a klikněte na horní a poté na spodní profil nálevky. Tím vymezíte otevřenost plochy. Nyní stačí pouze nastavit tloušťku stěny → zvolte 5 mm — K tomu, aby byla nálevka funkční a nebyla z plného materiálu, využijte příkaz Skořepina. Vyberte jej ze záložky Domů → Tělesa a klikněte na horní a poté na spodní profil nálevky. Tím vymezíte otevřenost plochy. Nyní stačí pouze nastavit tloušťku stěny → zvolte 5 mm

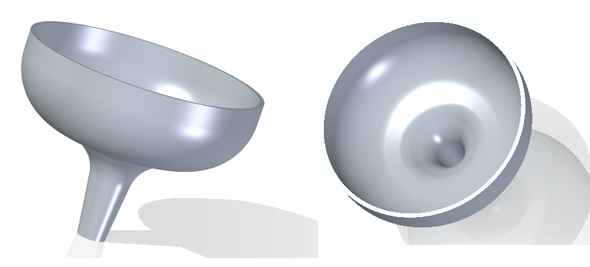

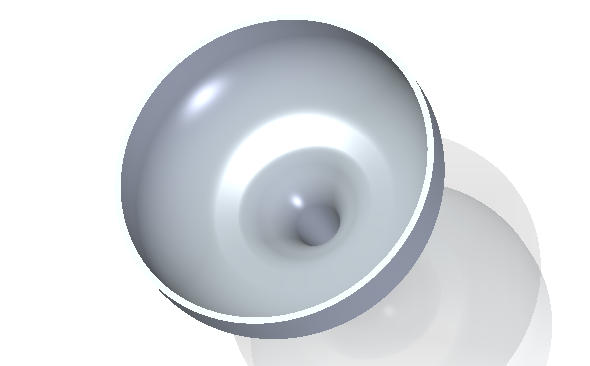

Model nálevky je hotový — Model nálevky je hotov
