V dnešním návodu si ukážeme, jak jednoduše se základními prvky modelovat plechové díly pomocí synchronní technologie, kterou řešení Solid Edge disponuje. Plechový model vytvořený v Solid Edge se řídí předpokladem, že tloušťka stěny součásti je ve všech místech stejná. Při modelování ohybů je třeba dbát zvýšené opatrnosti na roztahovaní při překročení meze pružnosti, a i když se toto roztažení může jevit jako zanedbatelné, ve finálním umístění prvku může dojít k nesprávnému umístění cílové pozice. Pro přizpůsobení roztažnosti při ohýbání plechových součástí řešení využívá standardního vzorce, který lze adaptovat pro každý materiál.

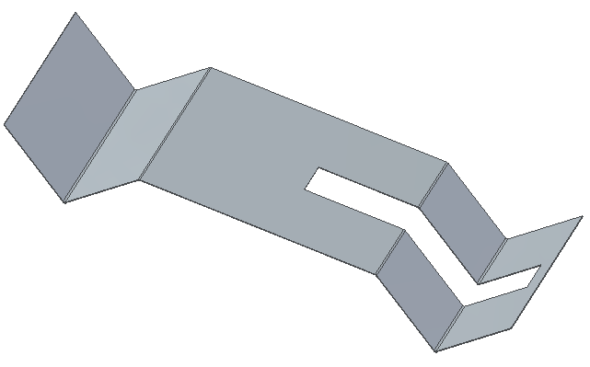

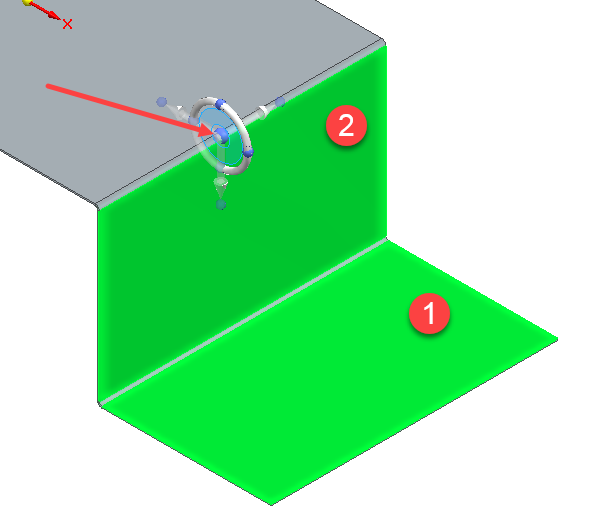

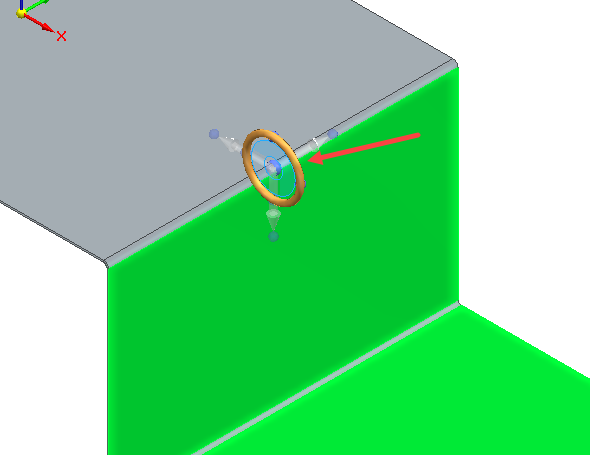

Součást, kterou budeme modelovat nemá žádnou funkci a bude sloužit pouze pro demonstrování techniky modelování pomocí synchronní technologie. V tomto díle budeme využívat kruhového ovladače v kombinaci s příkazy kreslit. Výslednou součást si po vymodelování uložte, v dalších dílech na ni budeme ukazovat jednotlivé funkce v prostředí plechová součást.

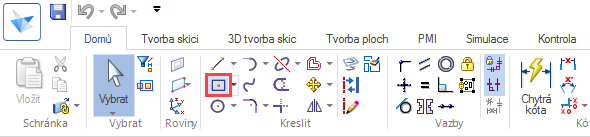

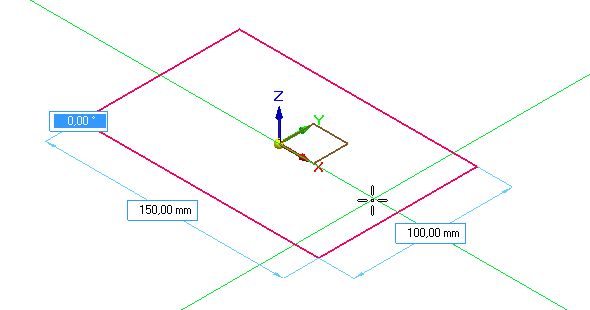

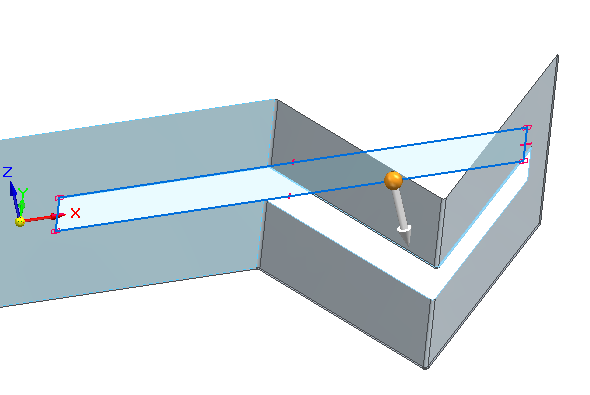

Tip: Pokud se stane, že máte stále vybraný příkaz Obdélník středem a nejde vybrat uzavřená oblast, zmáčkněte na klávesnici Esc
Tip: Pro vybrání více stěn držte zmáčknutou klávesu Ctrl
